AI 반도체의 성능 경쟁이 치열해지면서, 데이터를 빠르게 처리하는 HBM(고대역폭 메모리)의 중요성도 함께 커지고 있어요. HBM은 더 많은 데이터를 더 빠르게 처리하기 위해 점점 더 높이 쌓아 올리는 방향으로 발전해왔죠.
하지만 적층 수가 늘어날수록 칩 사이 거리, 발열, 전력 소모, 공정 난이도 같은 한계도 함께 커진다는 단점이 있어요. 기존 TC(열압착) 본딩 방식으로는 초고적층 구조에서 성능과 효율을 유지하기가 점점 어려워진 거랍니다.
바로 이 지점에서 등장한 기술이 ‘하이브리드 본딩(Hybrid Bonding)’이에요. [반도체의 모든 것]에서 하이브리드 본딩이 왜 필요한지, 어떤 원리로 작동하는지, 그리고 아직 풀어야 할 과제는 무엇인지 차근차근 살펴볼게요!
📌한눈에 보는 하이브리드 본딩
(Hybrid Bonding)
| 1️⃣정의:칩과 칩(또는 웨이퍼) 사이에 ‘범프(돌기)’라는 중간 매개체 없이, ⠀⠀구리(Cu) 배선과 절연층을 직접 맞닿게 접합하는 차세대 반도체 접합 기술 2️⃣핵심 기능: 연결 간격(피치) 및 칩 두께 최소화, 데이터 이동 속도(대역폭) 향상, ⠀⠀전력 손실 저감 및 발열 제어 효율 극대화 3️⃣특징:16단 이상의 초고적층 HBM4 환경에서 선택이 아닌 필수가 될 ⠀⠀반도체 패키징 시장의 차세대 핵심 치트키 |

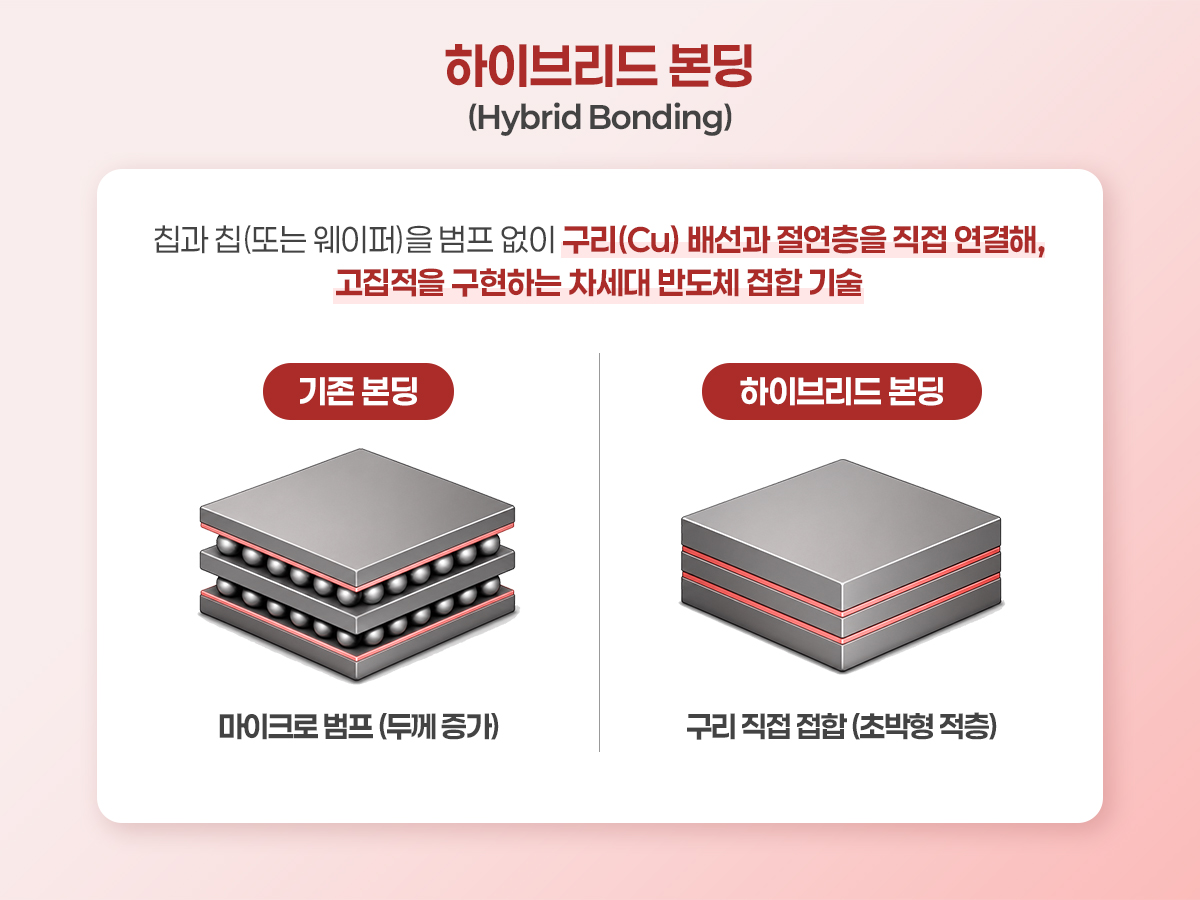

▪ 하이브리드 본딩(Hybrid Bonding) : 칩과 칩(또는 웨이퍼)을 범프 없이 구리(Cu) 배선과 절연층을 직접 연결해, 고집적을 구현하는 차세대 반도체 접합 기술
칩 사이에 별도의 연결 구조물을 두지 않고, 금속 면을 직접 맞닿게 해 쌓는 방식이에요. 기존 대비 적층 간격을 줄이고 신호 전달 효율을 높일 수 있어, 고적층 HBM 구현에 유리한 기술로 평가받고 있어요.
그간 HBM 시장에서는 얼마나 많이 쌓느냐, 즉 적층 수가 핵심 경쟁력이었어요. 하지만 칩 미세화와 초고적층이 기술적 한계에 근접하면서, 칩 간 간격을 줄이고 신호 전달 효율을 높이는 본딩 기술이 성능을 좌우하는 핵심 요소로 부상하고 있어요. 반도체 산업의 경쟁 축이 ‘얼마나 많이 쌓느냐’에서 ‘얼마나 정밀하게 붙이느냐’로 이동하고 있는 셈이죠.
| ➕단어 정리 핵심 포인트 – 하이브리드 본딩(Hybrid Bonding) ⠀:칩 사이에 별도의 연결 구조물 없이 금속 면을 직접 맞닿게 해 쌓는 방식 – 기존 적층 방식과의 차이 ⠀: 적층 간격을 줄이고 신호 전달 효율을 높일 수 있어 고적층 HBM 구현에 유리 – 경쟁 축의 변화 ⠀: ‘얼마나 많이 쌓느냐’에서 ‘얼마나 정밀하게 붙이느냐’로 이동 중 |
기존 TC(열압착) 본딩 방식의 한계는 단순히 ‘적층 수’의 문제만이 아니에요. HBM 세대가 올라갈수록 입출력(I/O) 단자 수가 급격히 늘어나는데, 이에 따른 발열과 전력 효율 저하가 함께 심화되거든요. 기존 범프 기반 공정으로는 이 문제를 구조적으로 해결하기 어렵다는 한계가 있어요.
HBM이 20단 이상 초고적층으로 진화할수록 기존 방식만으로는 성능과 효율을 동시에 유지하는 데 벽이 생길 수밖에 없어요. 칩을 더 높이 쌓을수록 범프가 차지하는 공간과 그로 인한 신호 손실이 누적되기 때문이에요. 이 구조적 한계를 넘기 위한 대안으로 하이브리드 본딩이 차세대 본딩 방식으로 자리잡을 가능성이 크다는 분석이 나오는 이유랍니다.

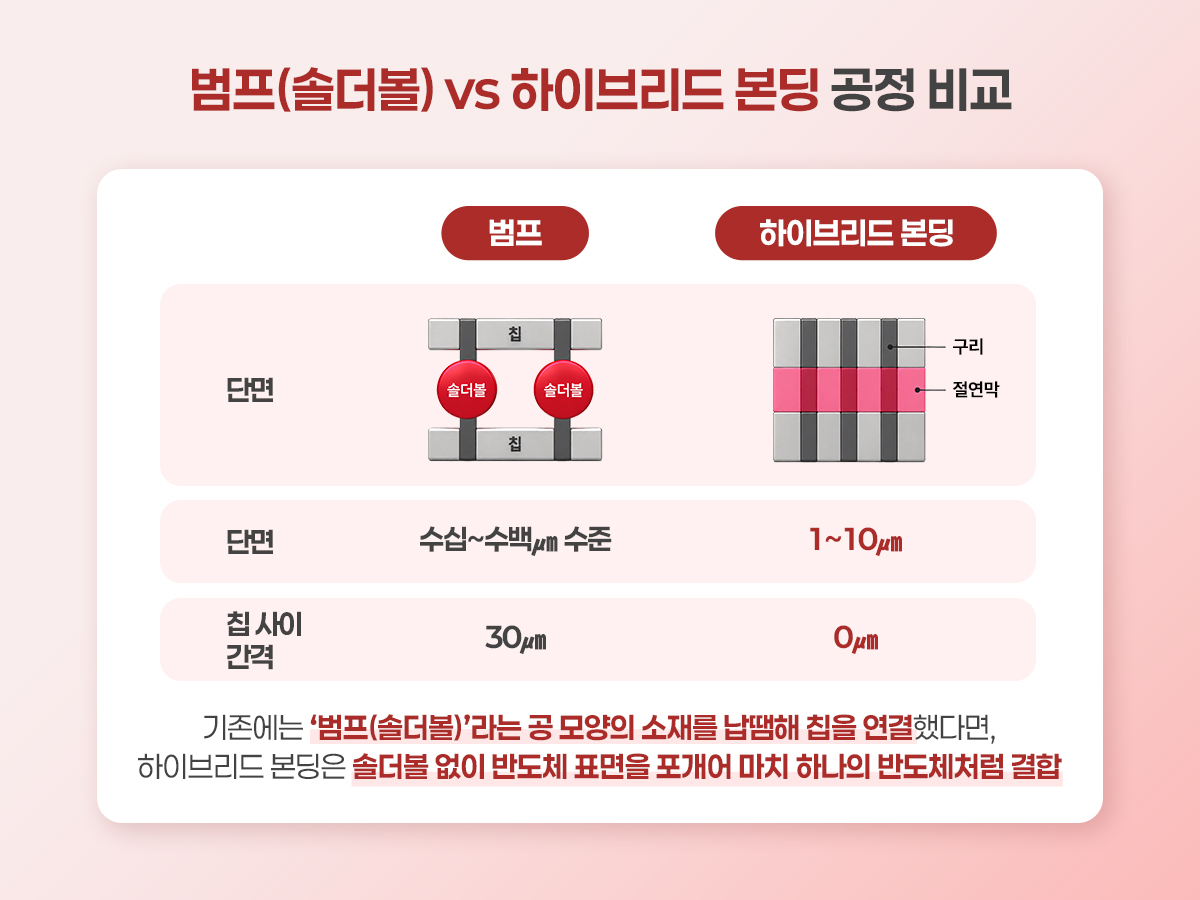

기존 범프 방식과 하이브리드 본딩의 가장 눈에 띄는 차이는 칩 사이의 ‘간격’이에요. 기존 범프 방식은 솔더볼이라는 공 모양의 소재를 납땜해 칩을 연결하는데, 이때 범프 단면의 크기가 수십~수백μm(마이크로미터) 수준, 칩 사이 간격은 30μm에 달해요. 반면 하이브리드 본딩은 단면이 1~10μm로 훨씬 작아지고, 칩 사이 간격은 사실상 0μm에 가까운 수준, 즉 빈틈 없이 맞붙이는 구조랍니다.
이 차이가 가능한 이유는 연결 방식 자체가 다르기 때문이에요. 하이브리드 본딩은 칩 표면에 배열된 서로 다른 성질의 재료, 산화막(SiO)과 구리(Cu)를 한 번에 직접 붙이는 방식이에요. 범프 높이만큼 신호 경로가 길어지던 기존 방식과 달리, 칩 간 거리를 획기적으로 줄일 수 있어 속도와 전력 효율을 동시에 개선할 수 있죠.
성능 차이도 뚜렷해요. 하이브리드 본딩을 도입했을 때 범프로 연결했을 때 대비 회로 수가 15배 이상 증가했고, 에너지 효율도 3배 이상 개선됐다는 결과가 확인됐어요. 대역폭과 전력 효율, 지연시간 개선을 동시에 충족할 수 있다는 점에서 초고적층 HBM 시대의 핵심 기술로 평가받고 있어요.
| ➕ 기존 TC 본딩 vs 하이브리드 본딩, 무엇이 다른가 – TC(열압착) 본딩의 구조적 한계 : 적층 수 증가에 따른 발열·전력 효율 저하 ⠀▶ 범프 기반 공정으로는 초고적층 구조에서 성능·효율 동시 유지 어려움 – 간격 차이 : 범프 방식 칩 사이 간격 30μm ⠀▶ 하이브리드 본딩 : 사실상 0μm에 가까운 수준으로 빈틈없이 맞붙이는 구조 – 연결 방식의 차이 : 산화막(SiO2/SiO)·구리(Cu) 직접 접합 ⠀▶ 신호 경로 단축으로 속도·전력 효율 동시 개선 – 성능 : 하이브리드 본딩 도입 시, 범프로 연결했을 때 보다 회로 수 15배 이상 증가, ⠀에너지 효율 3배 이상 개선 |

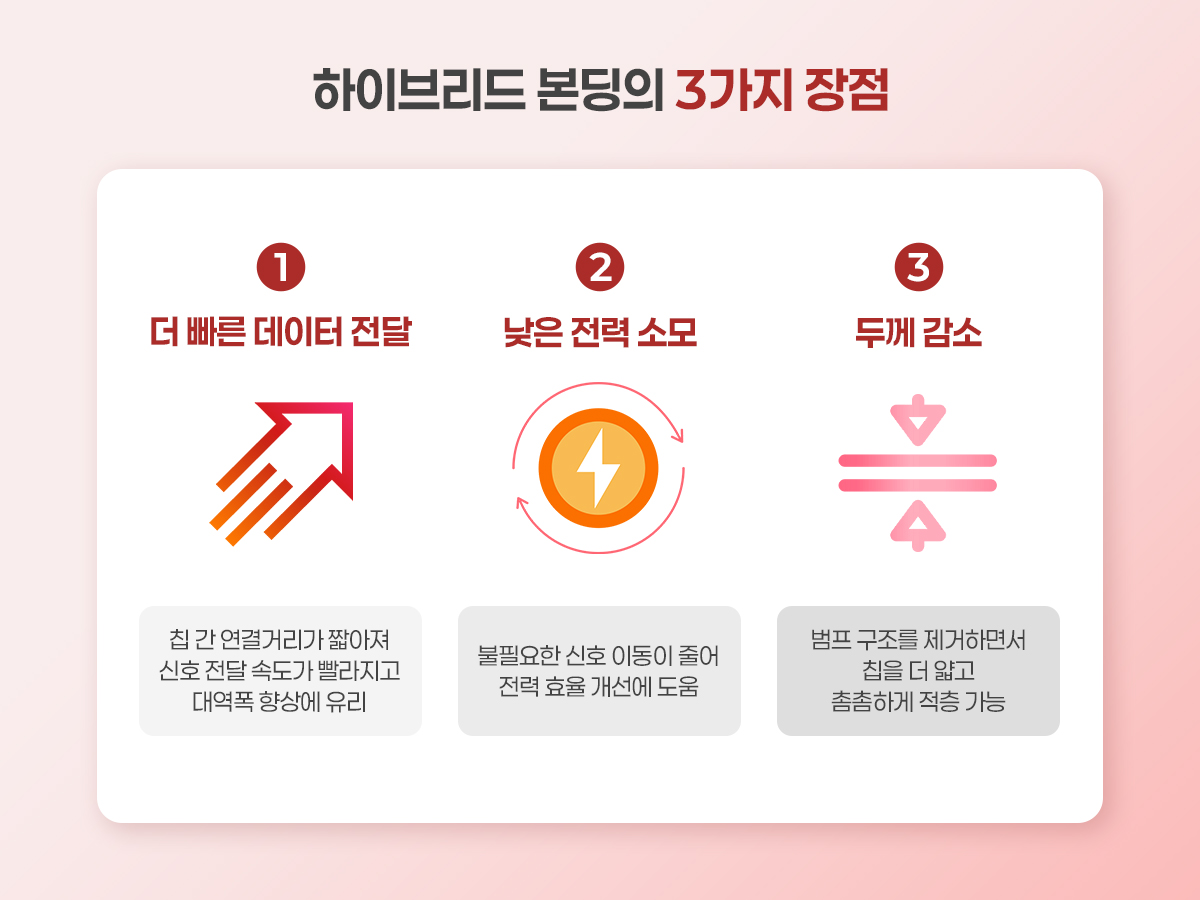

그렇다면 하이브리드 본딩이 가져오는 실질적인 이점은 무엇일까요? 크게 세 가지로 정리할 수 있어요.
① 더 빠른 데이터 전달
두께가 얇아질 뿐 아니라 회로 간격도 좁아지는 만큼, 칩의 정보 교환 속도가 빨라지고 전력 효율성이 좋아져요. 칩 간 연결거리가 짧아지면서 신호 전달 속도가 빨라지고, 대역폭 향상에도 유리한 구조랍니다.
② 낮은 전력 소모
칩 간 거리를 획기적으로 줄일 수 있어 속도와 전력 효율을 동시에 개선할 수 있어요. 연결 경로가 짧아지면서 불필요한 신호 이동이 줄어들고, 전달 중 열로 낭비되는 에너지도 함께 감소하기 때문이에요.
③ 초고적층 구현 가능
향후 칩 두께 가공에 한계가 오는 시점에, 범프가 필요 없는 하이브리드 본딩 기술을 적용하면 적층 단수를 더 높일 수 있어요. 또한 하이브리드 본딩 기술 적용을 통해 코어 다이 D램 두께를 더욱 두껍게 가져갈 수 있다는 이점도 있어요. 범프 구조를 제거하면서 칩을 더 얇고 촘촘하게 쌓아 올릴 수 있는 구조적 여건이 만들어지는 셈이에요.
| ➕ 하이브리드 본딩이 가져오는 3가지 장점 1️⃣더 빠른 데이터 전달 : 회로 간격 축소 + 칩 간 연결거리 단축 ⠀⠀▶ 신호 전달 속도 향상 및 대역폭 개선에 유리 2️⃣낮은 전력 소모 : 연결 경로 단축으로 불필요한 신호 이동 감소 ⠀⠀▶ 전달 중 열 낭비 에너지 감소로 전력 효율 개선 3️⃣초고적층 구현 가능 : 범프 구조 제거로 적층 단수 확대 가능⠀ ⠀⠀▶ 칩을 더 얇고 촘촘하게 쌓을 수 있는 구조적 여건 확보 |

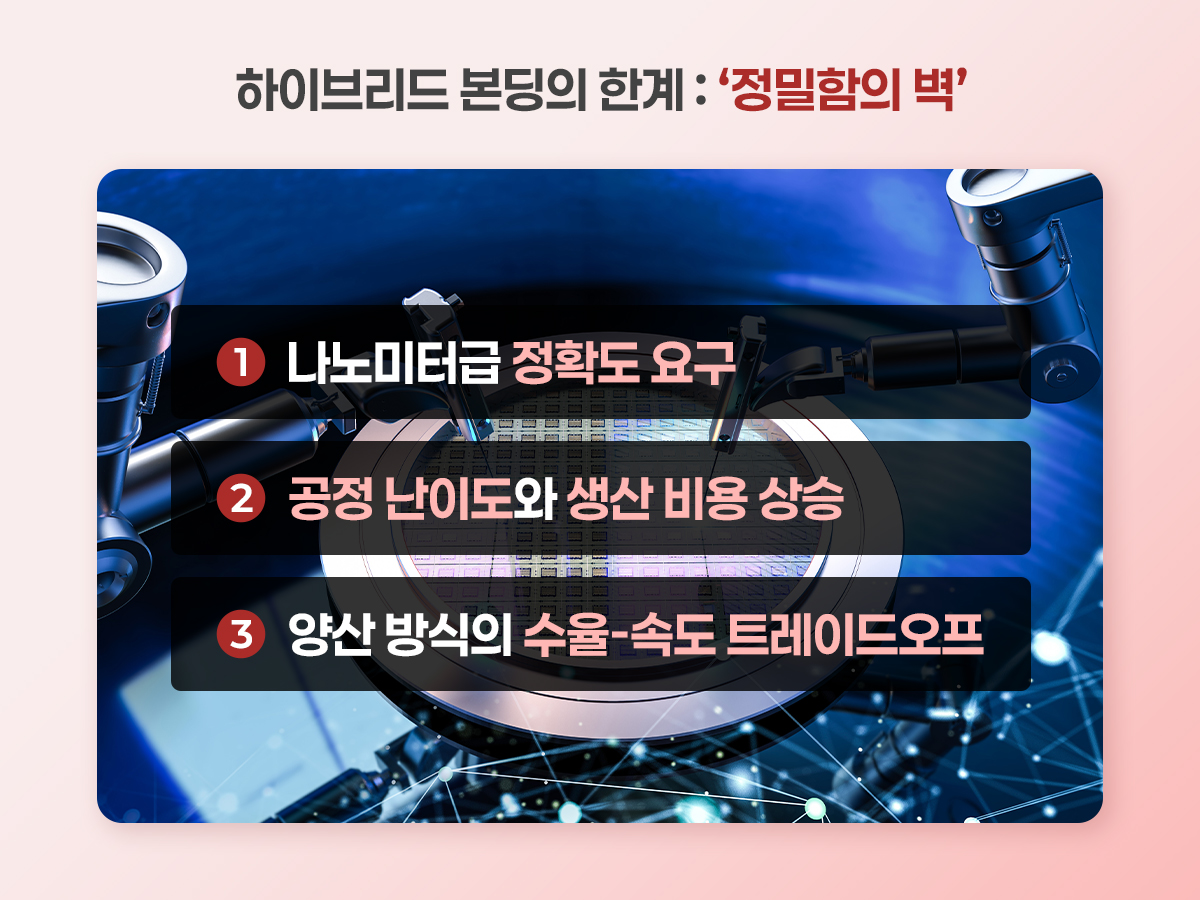

이처럼 하이브리드 본딩은 분명한 강점을 지닌 기술이에요. 하지만 상용화를 위해 넘어야 할 난제들도 함께 존재한답니다.
① 나노미터급 정렬 정확도 요구
하이브리드 본딩은 구리 배선끼리 직접 연결하는 방식이기 때문에, 극도로 높은 정렬 정확도가 요구돼요. 수백 나노미터(nm) 이하의 미세한 정렬 오차만 발생해도 단선이나 보이드(공극·접합면에 생기는 빈 공간) 문제로 이어지거든요. 실제로 웨이퍼와 웨이퍼를 붙이려면 오차 범위를 100nm(나노미터·1nm=10억분의 1m) 이내로 맞춰야 한다는 점에서, 하이브리드 본딩을 고난도 기술로 부르는 이유를 알 수 있어요.
② 공정 난이도와 생산 비용 상승
이 정밀도를 구현하는 과정에서 공정 난이도와 생산 비용도 함께 올라가요. 극도의 정밀도가 요구되는 만큼 비용 부담과 수율 확보가 여전한 과제로 꼽히고 있어요. 기술적 문제를 해결하더라도 대량 양산에서 비용 효율성을 확보하지 못하면 시장에서 살아남기 어렵다는 점도 업계가 주목하는 부분이에요.
③ 양산 방식의 수율-속도 트레이드오프 (W2W vs D2W)
양산 방식의 선택도 쉽지 않아요. 웨이퍼 전체를 한 번에 붙이는 W2W(웨이퍼 투 웨이퍼) 방식은 생산 효율은 높지만, 웨이퍼 내 불량 칩이 있으면 멀쩡한 칩까지 버려야 하는 치명적인 수율 문제가 발생해요. 반면 칩을 하나씩 붙이는 D2W(다이 투 웨이퍼) 방식은 그 수율 리스크는 피할 수 있지만, 낮은 생산 속도가 걸림돌이 돼요. 결국 어떤 방식으로 붙이느냐에 따라 수율과 생산 속도가 엇갈리는 구조라, 두 가지를 동시에 잡는 방법을 찾는 것이 상용화의 열쇠랍니다.
| ➕하이브리드 본딩의 한계 – 나노미터급 정렬 정확도 요구: 구리 배선 직접 연결 방식 ⠀▶ 수백 nm 이하 오차만 발생해도 단선·보이드로 이어지는 고난도 기술 – 공정 난이도와 생산 비용 상승 : 극도의 정밀도 요구 ⠀▶ 비용 부담·수율 확보가 상용화의 핵심 과제 – 양산 방식의 수율-속도 트레이드오프 ⠀: W2W는 효율적이나 수율 리스크 / D2W는 수율 안정적이나 생산 속도 저하 ⠀▶ 두 가지를 동시에 잡는 방법을 찾는 것이 상용화의 열쇠 |
지금까지 차세대 반도체 접합 기술, ‘하이브리드 본딩(Hybrid Bonding)’에 대해 살펴보았어요. 범프 없이 구리 배선을 직접 맞붙이는 이 기술은, 더 빠른 데이터 전달·낮은 전력 소모·초고적층 구현이라는 세 가지 가능성을 동시에 열어주고 있어요. 동시에 나노미터급 정렬 정확도, 높은 공정 난이도, 양산 방식의 트레이드오프라는 과제도 함께 안고 있죠.
결국 하이브리드 본딩의 핵심은 ‘정밀함’이에요. 얼마나 정확하게 붙이느냐가 성능을 좌우하고, 그 정밀함을 얼마나 경제적으로 구현하느냐가 상용화의 속도를 가르는 셈이죠. 반도체 패키징 경쟁의 다음 스텝이 바로 이 지점에서 펼쳐지고 있답니다.
[반도체의 모든 것] 다음 편에서도 반도체 기술의 핵심 트렌드를 알기 쉽게 풀어드릴게요. 많이 기대해 주세요!
