[반도챗GPT] 반도체 생산이 시작되는 중요한 이정표, 테이프아웃이란?

과제를 제출할 때 여러 번 수정을 거듭한 끝에 최종본을 제출해 본 경험, 다들 있으실 텐데요. 반도체 설계에도 이와 비슷한 순간이 있습니다. 오랜 시간 이어진 설계를 마무리하고, 실제 칩 생산을 향해 첫발을 내딛는 중요한 단계가 있죠. 바로 ‘테이프아웃(Tape-out)’인데요. 오늘은 반도챗GPT와 함께 테이프아웃의 정확한 의미부터 알아두면 유익한 전후 과정까지 살펴볼게요!

📌테이프아웃(Tape-out), 한 줄 핵심 정리

💡테이프아웃(Tape-out)
⠀: 팹리스 기업이 완성한 반도체 칩 설계 데이터를 파운드리로 전달해 제조를 의뢰하는 과정

오늘의 질문!

반도체 관련 기사를 보다 보면 ‘테이프아웃 완료’했다는 소식을 종종 볼 수 있죠. 하지만 실제 반도체가 완성됐다는 뜻인지, 아니면 설계만 끝났다는 뜻인지 헷갈리기도 해요. 테이프아웃은 반도체 개발 과정에서 정확히 어떤 단계를 의미하며, 왜 오늘날에도 ‘테이프’라는 이름을 사용하고 있는지 알아 보겠습니다.

반도챗GPT : 검색 결과

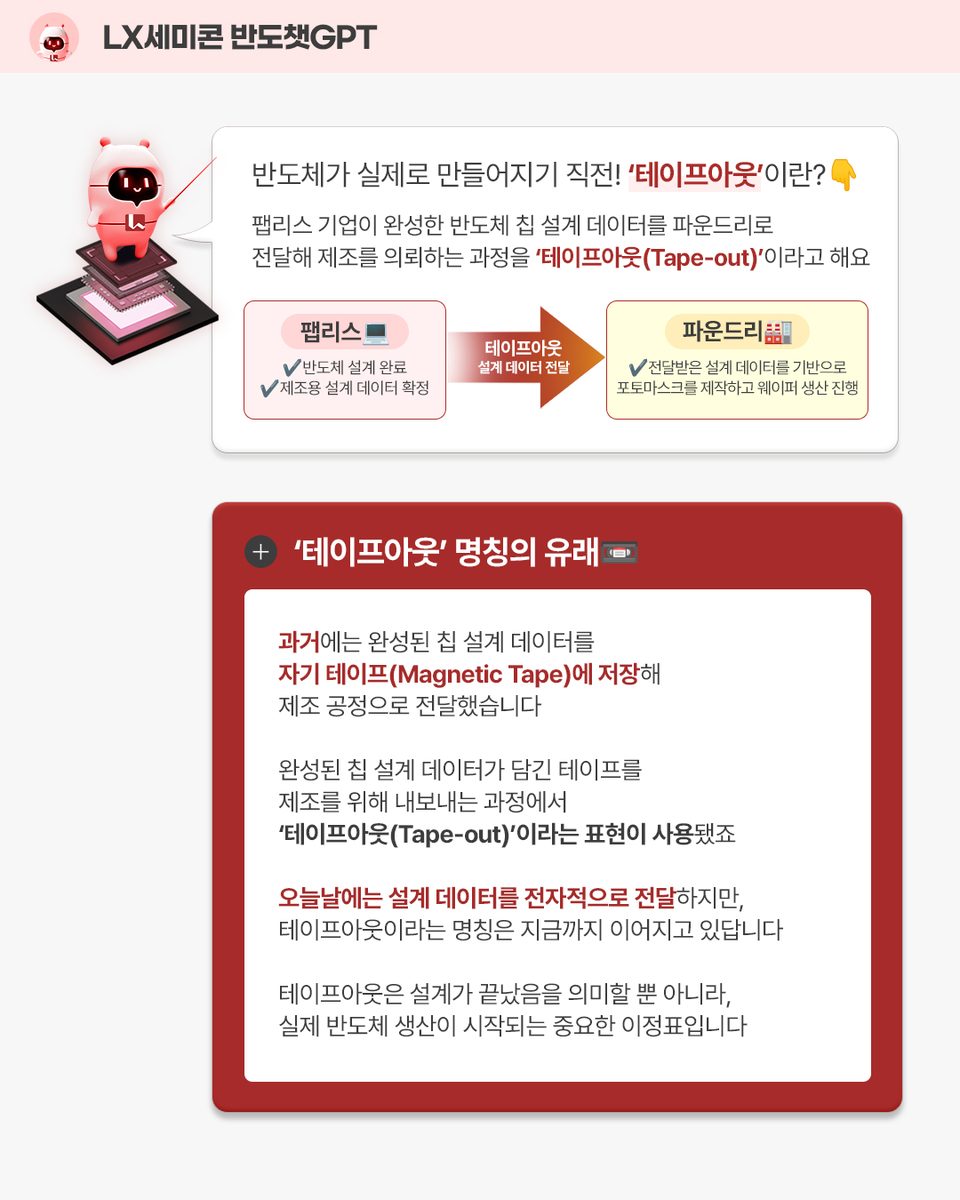

‘테이프아웃’은 팹리스 기업이 반도체 설계를 모두 마친 뒤, 칩 설계 데이터를 파운드리로 전달해 제조를 의뢰하는 과정을 말해요. 설계 단계가 끝나고, 실제 생산 단계로 넘어가는 중요한 이정표인 셈이죠.

팹리스는 반도체를 설계하고, 파운드리는 팹리스로부터 전달받은 설계 데이터를 바탕으로 반도체 생산을 담당하는데요. 테이프아웃이 완료되면 파운드리는 설계 데이터에 따라 포토마스크를 제작하고 웨이퍼 생산을 진행합니다.

잠깐, 그런데 설계 데이터와 제조 공정을 연결하는 이 단계에는 왜 ‘테이프아웃’이라는 이름이 붙었을까요? 과거에는 완성된 칩 설계 데이터를 자기 테이프(Magnetic Tape)에 저장해 제조 공정으로 전달했는데요. 설계 데이터가 담긴 테이프를 제조를 위해 내보내는 과정에서 바로 ‘테이프아웃’이라는 표현이 사용됐습니다. 오늘날에는 설계 데이터를 전자적으로 전달하지만, 당시의 명칭은 지금까지 이어지고 있답니다.

➕테이프아웃(Tape-out)란?

– 의미
⠀: 완성된 반도체 칩 설계 데이터를 파운드리로 전달해 제조를 의뢰하는 과정
⠀: 실제 반도체 생산이 시작되는 중요한 이정표

– 명칭의 유래
⠀: 과거 최종 설계 데이터를 자기 테이프(Magnetic Tape)에 저장해
⠀⠀제조 공정으로 내보내던 방식에서 유래

테이프아웃

전후의 주요 과정

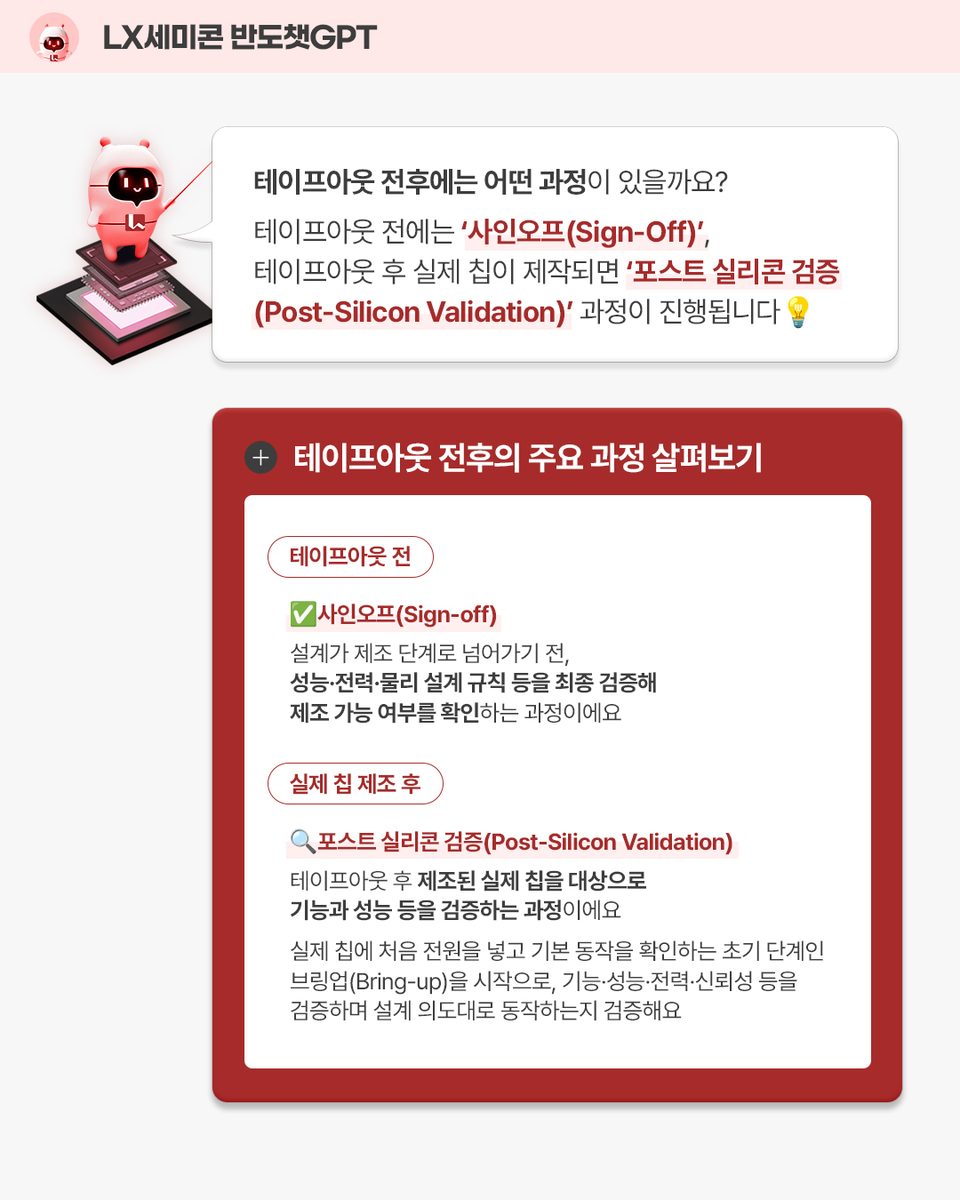

그렇다면 테이프아웃 전후에는 어떤 과정이 진행될까요? 최종 설계 데이터를 파운드리로 전달하기 전에도, 실제 칩이 만들어진 후에도 반도체가 제대로 동작하는지 확인하는 검증 과정이 필요한데요.

테이프아웃을 기준으로 전에는 ‘사인오프(Sign-off)’, 후에는 ‘포스트 실리콘 검증(Post-Silicon Validation)’ 과정이 진행됩니다. 두 과정 모두 반도체가 설계 의도대로 동작하는지 확인하지만, 검증 대상과 시점에는 차이가 있어요.

먼저 사인오프는 설계가 제조 단계로 넘어가기 전, 성능·전력·물리 설계 규칙 등을 최종 검증해 제조 가능 여부를 확인하는 과정이에요. 이 단계를 통과해야 최종 설계 데이터를 파운드리로 전달하는 테이프아웃이 이루어질 수 있죠.

테이프아웃 후 웨이퍼 생산과 패키징을 거쳐 실제 칩이 나오면 기능과 성능을 점검하는 포스트 실리콘 검증이 시작됩니다. 먼저 칩에 전원을 처음으로 넣고 기본 동작을 확인하는 초기 단계인 브링업(Bring-up)을 진행한 뒤, 기능·성능·전력·신뢰성 등을 검증하며 설계한 의도대로 동작하는지 확인하죠.

➕테이프아웃 전후 주요 과정

– 사인오프(Sign-off)
⠀: 테이프아웃 전, 설계가 제조 기준과 최종 검증 항목을 충족하는지 확인

– 포스트 실리콘 검증(Post-Silicon Validation)
⠀: 테이프아웃 후, 실제 제작된 칩의 기능과 성능을 실제 환경에서 검증

반도체 설계의 마지막과 제조의 시작을 잇는 ‘테이프아웃’! 앞으로 반도체 기사에서 테이프아웃 소식을 만난다면, 실제 칩 생산을 향한 중요한 발걸음을 내디뎠다는 의미를 떠올려 보세요. 알면 알수록 유익한 반도체 이야기, 반도챗GPT와 함께 쉽고 재미있게 알아가요. 다음 편도 기대해 주세요!
