야구 경기를 직관할 때, 공의 움직임을 놓친 적이 한 번쯤 있지 않으신가요? 시속 150km를 넘나드는 강속구부터 배트에 맞자마자 빠르게 뻗어 나가는 타구까지, 순식간에 펼쳐지는 플레이를 눈으로 따라가기란 쉽지 않은데요.
그런데 TV 화면에서는 눈 깜짝할 사이 지나가는 공의 움직임을 끊김 없이 매끄럽게 볼 수 있죠. 이 중계 화면 뒤에는 과연 어떤 기술이 숨어 있을까요? 지금부터 알기 쉽게 설명해 드릴게요!
📌오늘의 핵심 키워드
| 1️⃣Timing Controller(T-Con) : 각 신호의 타이밍을 제어하고 Frame Rate를 조절해 부드러운 영상을 완성하는 반도체 2️⃣Display Driver IC(DDI) : 디스플레이 내 픽셀을 제어해 색상을 표현하고 화면을 구동하는 반도체 |
빠른 움직임도 매끄럽게!
화면을 완성하는 2가지 반도체!
디스플레이 화면이 수백만 개의 픽셀로 이루어져 있다는 사실, 알고 계시죠? 디스플레이 속 픽셀들이 각각 색과 밝기를 달리하며, 우리가 보는 이미지와 영상을 표현하는데요.
이 수많은 픽셀이 제때, 정확하게 구동되기 위해서는 ‘이 반도체들’이 필요해요! 디스플레이 필수 반도체에는 어떤 것이 있고, 각각 어떤 역할을 하는지 하나씩 살펴볼게요.

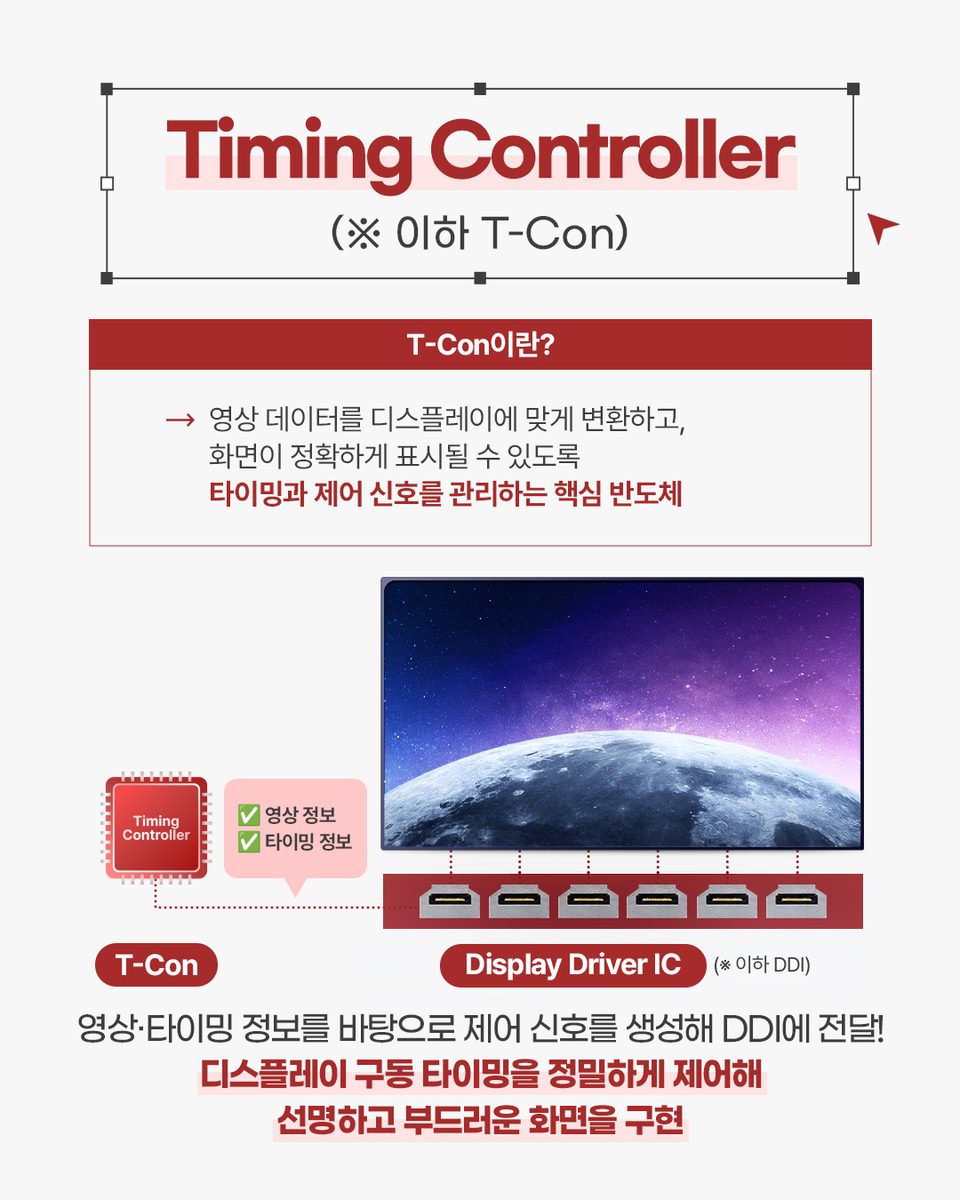

정확한 화면 타이밍을 조율하는
Timing Controller(T-Con)
그 첫 번째 주인공은 Timing Controller(이하 T-Con)! T-Con은 이름 그대로 ‘타이밍을 조율하는’ 반도체인데요. SoC/AP로부터 데이터를 전달받으면, T-Con은 영상 정보와 타이밍 정보를 바탕으로 제어 신호를 생성해요. 그리고 이 신호를 Display Driver IC(이하 DDI)에 전달해 각 화면이 정해진 순서에 맞춰 정확하게 표시되도록 전체 흐름을 조율하죠. 야구 중계로 예를 들면, 투수가 던진 공이 포수 미트에 꽂히는 찰나의 순간, 각 장면이 정확한 타이밍에 표시되도록 조율해 공의 움직임을 매끄럽게 보여주는 거예요.
| ➕T-Con 작동 원리 1️⃣SoC/AP로부터 영상 데이터 수신 2️⃣영상 정보와 타이밍 정보를 분석해 제어 신호 생성 3️⃣생성한 신호를 DDI에 전달 ✔️ 화면이 정확한 타이밍에 표시되도록 전체 흐름을 조율하는 역할! |
신호에 맞춰 픽셀을 구동하는
Display Driver IC(DDI)

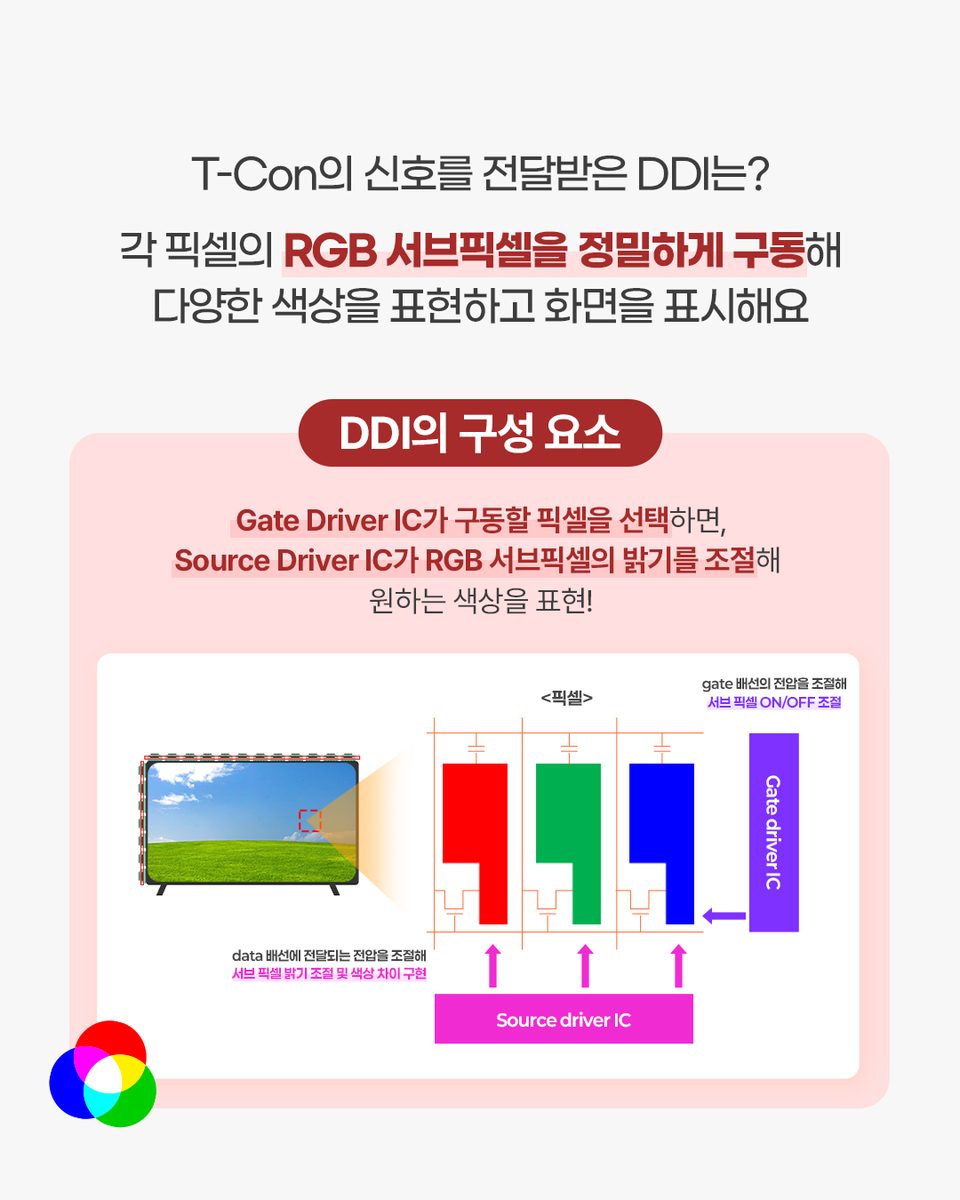

T-Con이 화면의 흐름을 조율했다면, 이제 제어 신호를 바탕으로 실제 화면을 구현할 차례인데요. 바로 이 역할을 담당하는 반도체가 DDI(Display Driver IC)입니다.
DDI는 디스플레이 속 픽셀을 제어해 색상을 표현하는 반도체로, Gate Driver IC와 Source Driver IC로 구성됩니다. Gate Driver IC가 구동할 픽셀을 선택하면 Source Driver IC가 해당 픽셀의 색상을 조절하죠. 하나의 픽셀은 빛의 삼원색인 R·G·B 서브픽셀로 이루어져 있는데, Source Driver IC는 각 서브픽셀의 밝기를 조절해 신호에 맞는 색상을 만들어내는 거예요.
| ➕Display Driver IC 구성 1️⃣Gate Driver IC : 수많은 픽셀 중 어느 부분을 구동할지 선택 2️⃣Source Driver IC : 선택된 픽셀의 RGB 서브픽셀의 밝기를 조절해 색상 표현 |

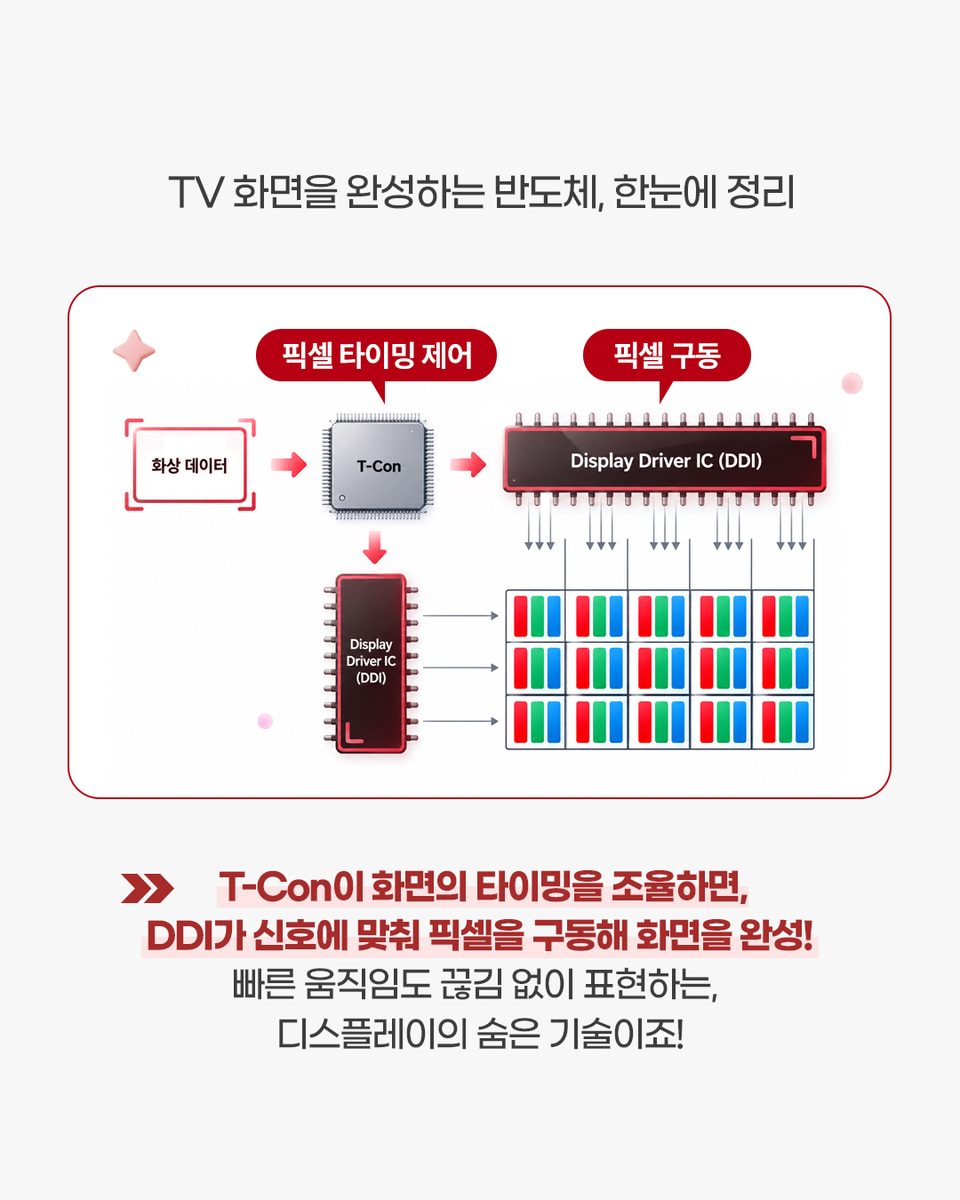

디스플레이 필수 반도체
핵심 요약
전체 화면의 타이밍을 조율하는 T-Con부터 신호에 맞춰 픽셀을 구동하는 DDI까지, 우리가 보는 화면은 여러 반도체의 정교한 협업을 통해 만들어지고 있었다는 사실
우리가 소파에 편하게 누워 야구를 즐기는 동안, TV 속 반도체들은 쉴 틈 없이 열일하는 중이었다니! 알고 보니 더 흥미롭지 않나요?
| ➕디스플레이의 작동 흐름 요약 1️⃣ Timing Controller : 각각의 픽셀이 ‘언제, 어떻게’ 구동되어야 할지 제어 신호 생성 및 DDI 전달 2️⃣Display Driver IC : 전달받은 신호에 맞춰 픽셀을 구동해 화면 구현 |
오늘은 디스플레이 필수 반도체, T-Con과 DDI에 대해 알아봤어요! 이제 야구 중계를 볼 때 빠르게 오가는 공만큼 화면 뒤에서 바쁘게 움직이는 반도체도 한 번쯤 떠올리길 바라면서, 오늘의 ‘반도체 아는 체’는 여기서 마칠게요. 다음에도 흥미로운 반도체 이야기로 만나요!
