AI 기술이 빠르게 발전하면서 반도체에는 더 빠른 연산 속도와 대규모의 데이터 처리 능력 등 다양한 성능 향상이 요구되고 있어요. 하지만 연산 장치가 아무리 빨라져도, 데이터를 공급하는 메모리가 따라가지 못한다면 성능은 제대로 발휘될 수 없죠.
AI 모델 고도화에 따라 처리해야 할 데이터양은 폭발적으로 늘어났고, 기존 D램으로는 그 속도를 감당하기 어려워졌어요. 이른바 ‘메모리 병목 현상’이 AI 반도체의 새로운 과제로 부상했죠.
이 문제를 해결하기 위해 등장한 것이 바로 ‘HBM(High Bandwidth Memory, 고대역폭 메모리)’이에요. [반도체의 모든 것]에서 HBM이 무엇인지, 어떻게 작동하는지, 왜 AI 시대의 필수 부품으로 자리 잡았는지 함께 살펴볼게요!
📌한눈에 보는 HBM
(High Bandwidth Memory)
| 1️⃣정의:데이터의 이동 통로를 넓히고 속도를 높인 메모리 2️⃣핵심 기술: 여러 개의 D램 칩을 수직으로 층층이 쌓고, TSV(실리콘 관통 전극)로 위아래를 직접 연결한 3D 적층 구조 3️⃣핵심 장점:기존 D램 대비 압도적으로 넓은 대역폭 + 낮은 전력 소비 |
▪HBM(High Bandwidth Memory) : 대역폭, 즉 데이터의 이동 통로를 넓히고 속도를 높인 메모리로, 초고속 데이터 전송이 필요한 AI 시스템의 핵심 부품
여기서 ‘대역폭’이란 주어진 시간 내에 데이터를 전송하는 속도나 처리량, 즉 데이터 운반 능력을 의미해요. 쉽게 말하면, 기존 메모리가 ‘단층 주택’이라면 HBM은 이를 수직으로 쌓아 올린 ‘아파트’에 가깝다고 할 수 있답니다. 층수가 늘어날수록 같은 면적에서 더 많은 데이터를 동시에 처리할 수 있는 것처럼, HBM도 D램 칩을 층층이 쌓아 데이터 처리 능력을 끌어올린 메모리랍니다.
| ➕단어 정리 핵심 포인트 – HBM(High Bandwidth Memory):데이터 이동 통로(대역폭)를 넓히고 속도를 높인 초고속 메모리 – 기존 메모리와의 차이 ⠀: 단층 주택(기존 메모리) → 수직으로 쌓아 올린 아파트(HBM) ⠀: 같은 면적에서 더 많은 데이터를 동시에 처리 |
단어 정리를 마쳤다면, 이번엔 HBM이 왜 필요하게 됐는지, 그리고 어떤 구조로 작동하는지 조금 더 깊이 들여다볼게요.

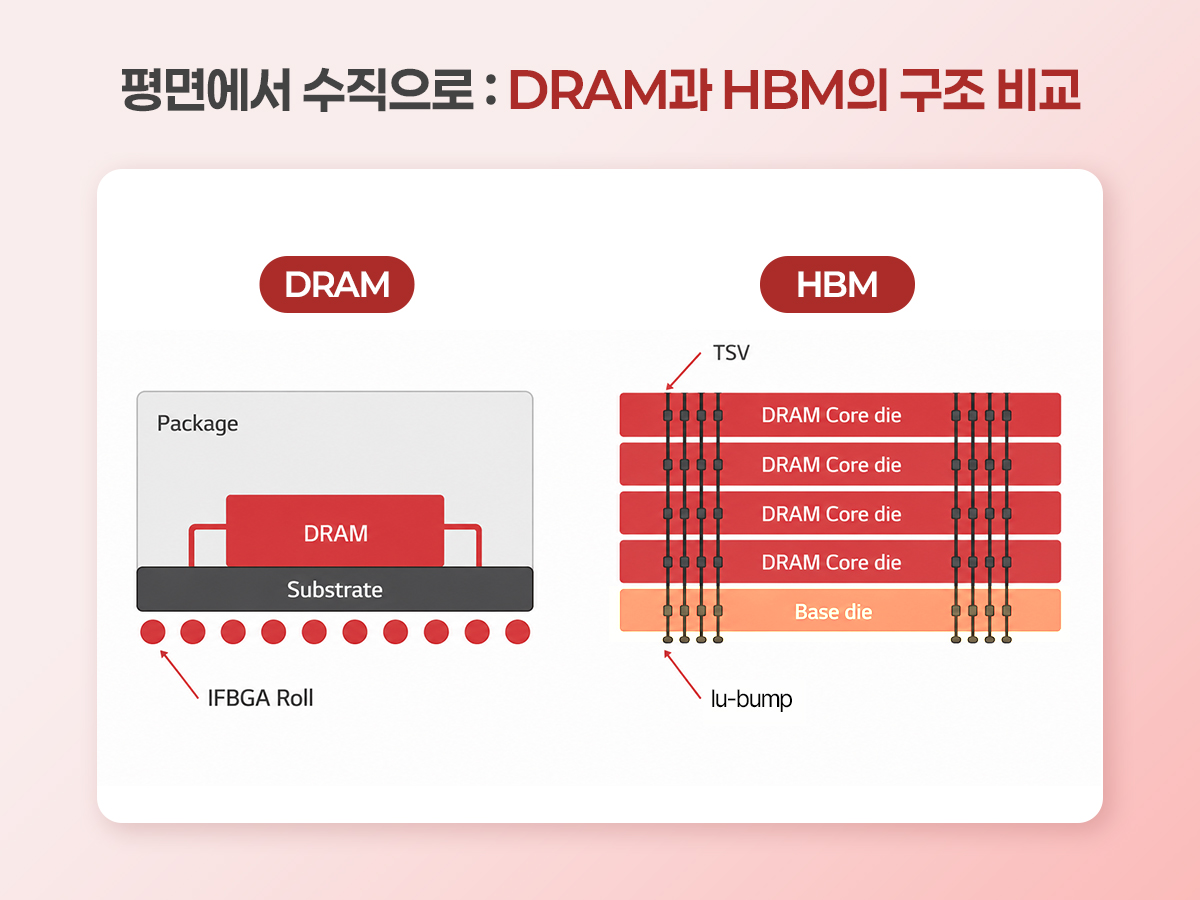

기존 D램은 칩을 평면으로 배치하는 구조였어요. 이 방식은 데이터가 이동하는 거리가 길고, 한 번에 처리할 수 있는 데이터양에도 한계가 있었죠. AI 서비스가 고도화되면서 대량의 데이터를 기반으로 여러 연산을 동시에 빠르게 수행해야 하는 상황이 됐고, 기존 D램만으로는 이 속도를 따라가기 어려워졌어요.
반면 HBM은 여러 개의 D램 칩을 수직으로 층층이 쌓고, TSV(실리콘 관통 전극)를 통해 위아래를 직접 연결한 3D 적층 구조예요. TSV는 적층된 칩 사이에 얇은 금속 터널을 만들어 전기적 신호가 칩 간 직접 전달되도록 하는 패키징 기술이랍니다. 이 구조 덕분에 데이터가 이동하는 거리가 크게 줄어들고, 여러 층에서 동시에 데이터를 주고받을 수 있어 기존 D램보다 훨씬 빠른 속도와 높은 효율을 구현할 수 있어요. 결과적으로 HBM은 더 높은 에너지 효율을 기반으로 AI·HPC(High Performance Computin) 수준의 높은 대역폭을 제공할 수 있게 됐답니다.
| ➕평면에서 수직으로, HBM이 바꾼 메모리 구조 – 기존 D램의 한계 ⠀: 면 배치 구조로 데이터 이동 거리가 길고, AI 연산에 필요한 대규모 데이터 처리 속도를 감당하기 어려움 – HBM의 구조 ⠀: 여러 개의 D램 칩을 수직으로 쌓고 TSV(실리콘 관통 전극)로 위아래를 직접 연결한 3D 적층 구조 – HBM의 효과 ⠀: 데이터 이동 거리 단축 + 여러 층에서 동시 데이터 송수신 ⠀→ 압도적인 속도와 높은 에너지 효율 구현 |
HBM 관련 뉴스를 접하다 보면 HBM2, HBM3, HBM4 등 다양한 세대명이 등장하는데, 각 세대가 어떻게 다른지 궁금하셨던 분들도 많으실 거예요. 지금부터 HBM이 세대를 거치며 어떻게 진화해 왔는지, 그리고 최근 가장 주목받는 HBM4는 무엇이 달라졌는지 함께 살펴볼게요!

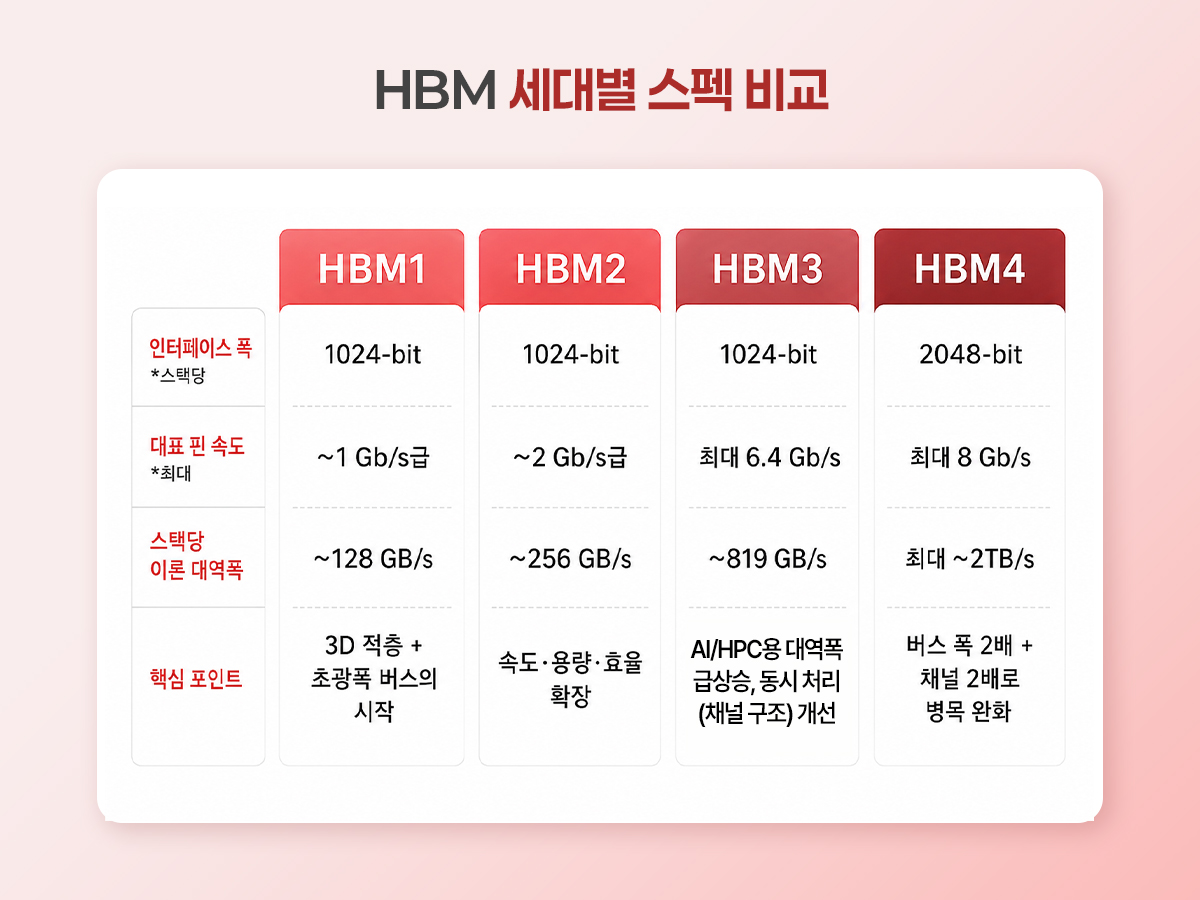

HBM1부터 현재 양산 중인 HBM4까지, 세대가 올라갈수록 더 빠르게, 더 넓게, 더 크게 진화해 왔어요.
HBM1은 1024-bit 인터페이스와 3D 적층 구조를 처음으로 도입하며 고대역폭 메모리의 문을 연 세대예요. HBM2는 여기서 한 걸음 더 나아가 핀 속도와 용량, 에너지 효율을 전반적으로 끌어올리며 데이터센터와 GPU에 본격적으로 자리잡기 시작했죠. HBM3에 이르러서는 핀당 속도가 최대 6.4Gb/s까지 급상승하며 AI·고성능 컴퓨팅 수요에 본격 대응할 수 있는 수준으로 발전했어요.
그 중에서도 특히 HBM4는 이전 세대들과 확연히 구분되는 변화를 담고 있어요. HBM1부터 HBM3까지는 인터페이스 폭(1024-bit)을 유지하면서 핀 속도와 대역폭을 꾸준히 개선하는 방식이었다면, HBM4는 인터페이스 폭 자체를 2배로 넓히는 구조적 변화를 택했거든요.
이러한 변화를 바탕으로 HBM4는 이전 세대(HBM3E) 대비 2배 늘어난 대역폭과 40% 향상된 전력 효율을 확보했어요. 고객의 요구사항이 반영된 맞춤형 커스텀 HBM 생산이 본격화되는 세대이기도 하죠. HBM의 진화가 단순한 메모리 고속화를 넘어, AI 시스템 성능을 결정짓는 핵심 요소로 완전히 자리잡았다는 점에서 큰 의의가 있답니다.
| ➕ HBM 세대별 특징 1️⃣HBM1 : 1024-bit 인터페이스로 3D 적층과 초광폭 버스를 처음 도입한 세대 2️⃣HBM2 : 핀 속도와 용량, 에너지 효율을 전반적으로 끌어올리며 데이터센터·GPU에 본격 적용 3️⃣HBM3 : 핀당 속도가 최대 6.4Gb/s까지 급상승하며 AI·고성능 컴퓨팅 수요에 본격 대응 4️⃣HBM4 : 인터페이스 폭을 기존 1024-bit에서 2048-bit로 2배 확대, 채널도 2배로 늘려 대역폭을 최대 ~2TB/s까지 끌어올림 |

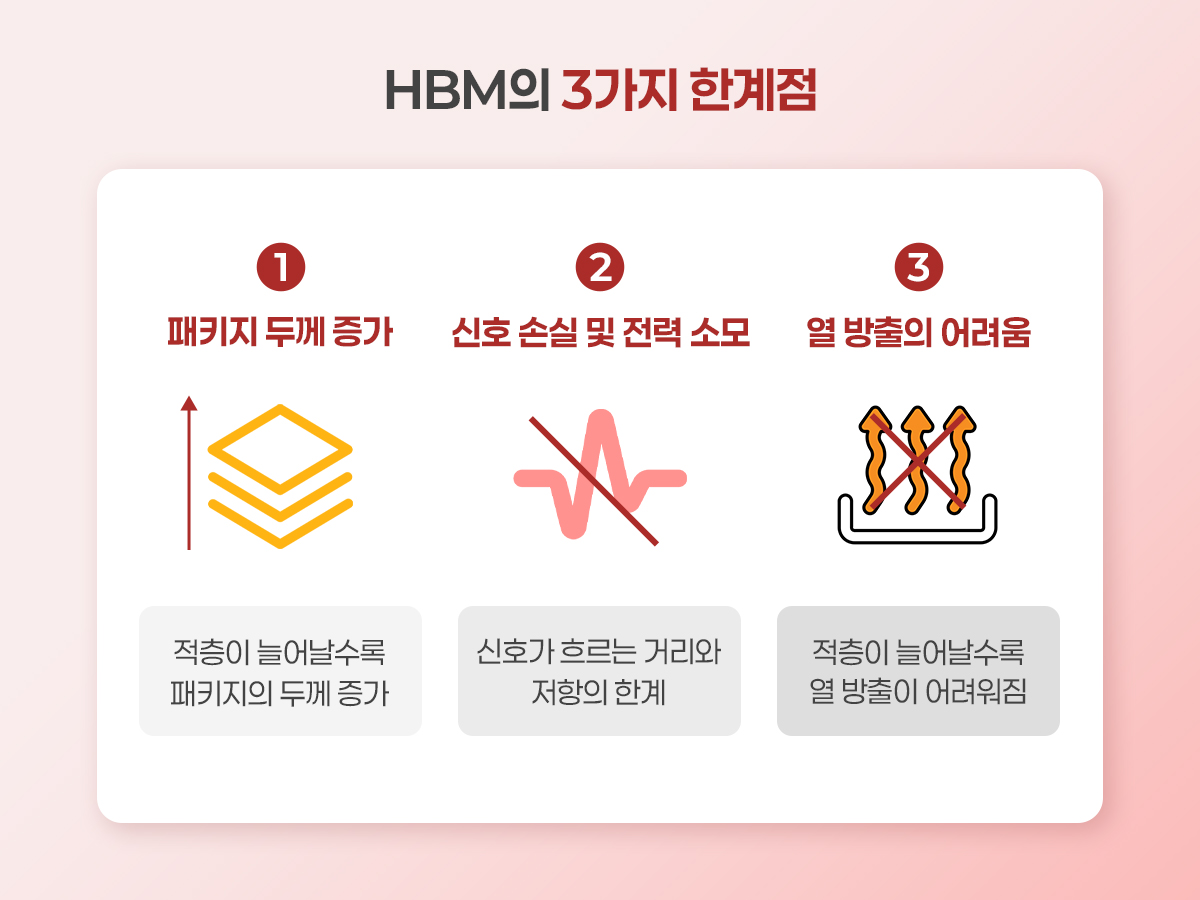

HBM은 TSV 기반의 3D 적층 구조를 통해 고대역폭과 높은 성능을 구현했지만, 적층이 늘어날수록 새로운 구조적 한계에 직면하게 됐어요. 크게 세 가지로 정리할 수 있답니다.
① 패키지 두께 증가
D램 칩을 층층이 쌓는 구조 특성상, 적층 수가 늘어날수록 패키지 전체의 두께도 함께 증가해요. 칩을 더 얇게 가공하거나 칩 사이 간격을 좁히는 방식으로 어느 정도 대응할 수 있지만, 이 역시 한계가 있는 방법이에요.
② 신호 손실 및 전력 소모
TSV 방식은 칩 사이에 물리적 공간이 있어 신호가 흐르는 거리가 길어지고, 그만큼 저항과 전력 손실도 커져요. AI 모델이 처리해야 할 연산량과 데이터량이 급증할수록 메모리 대역폭과 전력 효율의 한계가 더욱 빠르게 드러나고 있는 이유이기도 해요.
③ 열 방출의 어려움
적층이 늘어날수록 내부에서 발생하는 열을 외부로 방출하기가 어려워져요. 발열 제어는 현재 HBM 기술의 핵심 과제 중 하나로, 적층 수가 더욱 많아질수록 이 문제는 더욱 심화될 전망이에요.
이러한 한계를 극복하기 위한 차세대 기술로 주목받는 것이 바로 ‘하이브리드 본딩(Hybrid Bonding)’이에요. 기존 TSV 방식이 칩 사이에 범프(돌기)를 매개로 연결했다면, 하이브리드 본딩은 이 범프를 없애고 칩끼리 직접 금속과 절연층을 정밀하게 결합시키는 방식이에요. 신호가 흐르는 통로가 더 얇고 가까워지면서 속도는 빨라지고 전력 소모는 줄어들며, 열 방출 효율도 함께 개선된답니다.
| ➕HBM의 한계와 새로운 도약 – 패키지 두께 증가 : 적층 수가 늘어날수록 패키지 전체 두께 증가 → 기존 방식으로는 한계에 봉착 – 신호 손실 및 전력 소모 : TSV 방식 특성상 신호 이동 거리가 길어지며 저항과 전력 손실 증가 – 열 방출의 어려움 : 적층이 늘어날수록 내부 발열 제어가 어려워지며 고적층 구현의 핵심 과제로 부상 – 차세대 해답, 하이브리드 본딩 : 범프 없이 칩을 직접 결합해 신호 속도↑ · 전력 소모↓ · 열 방출 효율↑ |
HBM은 D램을 수직으로 쌓아 올리는 혁신적인 발상에서 출발해, 세대를 거듭하며 AI 시대의 연산 속도를 좌우하는 핵심 인프라로 진화해 왔어요. 더 빠르게, 더 넓게, 더 크게 발전해온 HBM의 여정은 AI 반도체 기술의 발전 흐름과 함께해 왔다고 해도 과언이 아니에요.
하지만 기술의 진화는 새로운 과제를 동반하기 마련이에요. 더 많은 층을 쌓을수록 두꺼워지는 패키지, 늘어나는 발열, 커지는 신호 손실, 이 한계들은 HBM이 다음 단계로 나아가기 위해 반드시 넘어야 할 벽이 되었죠.
반도체 업계는 지금 이 벽을 허물 새로운 기술을 준비하고 있어요. 범프 없이 칩을 직접 맞붙여 연결 거리를 줄이는 ‘하이브리드 본딩(Hybrid Bonding)’이 바로 그 주인공이랍니다. [반도체의 모든 것] 다음 편에서는 HBM의 한계를 돌파할 이 차세대 패키징 기술의 이야기를 더 깊이 들여다볼게요. 많이 기대해 주세요!
