AI 반도체의 성능 경쟁이 치열해질수록, 칩을 얼마나 잘 만드는지만큼 ‘어떻게 담아내느냐’도 중요해지고 있어요. GPU와 HBM을 하나의 패키지 안에서 더욱 빠르고 안정적으로 연결해야 하는 AI 시대에는, 반도체를 받쳐주는 기판의 역할도 점점 커지고 있죠.
하지만 기존 유기기판은 초대형 AI 패키지와 초미세 회로 환경에서 열에 의한 휨(Warpage)과 미세회로 구현 한계가 점차 드러나고 있어요.
이러한 한계를 극복하기 위해 등장한 기술이 바로 ‘유리기판(Glass Substrate)’이에요. [반도체의 모든 것]에서는 유리기판이 왜 주목받고 있는지, 기존 기판과 무엇이 다른지, 그리고 앞으로 해결해야 할 과제는 무엇인지 함께 차근차근 알아볼게요!
📌한눈에 보는 유리기판(Glass Substrate)
| 1️⃣정의: 기존 반도체 패키지에서 사용하던 유기(플라스틱) 소재 대신, ⠀⠀⠀⠀⠀ 유리를 기판의 핵심 소재로 사용하는 차세대 반도체 기판 기술 2️⃣핵심 기능: 휨(Warpage) 현상 최소화, 초미세 회로 구현 ⠀⠀⠀⠀⠀⠀⠀⠀ 전력 효율 향상, 대형 AI 패키지 구현 3️⃣특징: AI 반도체와 HBM 시대를 이끌 차세대 반도체 패키징의 핵심 기반 기술 |

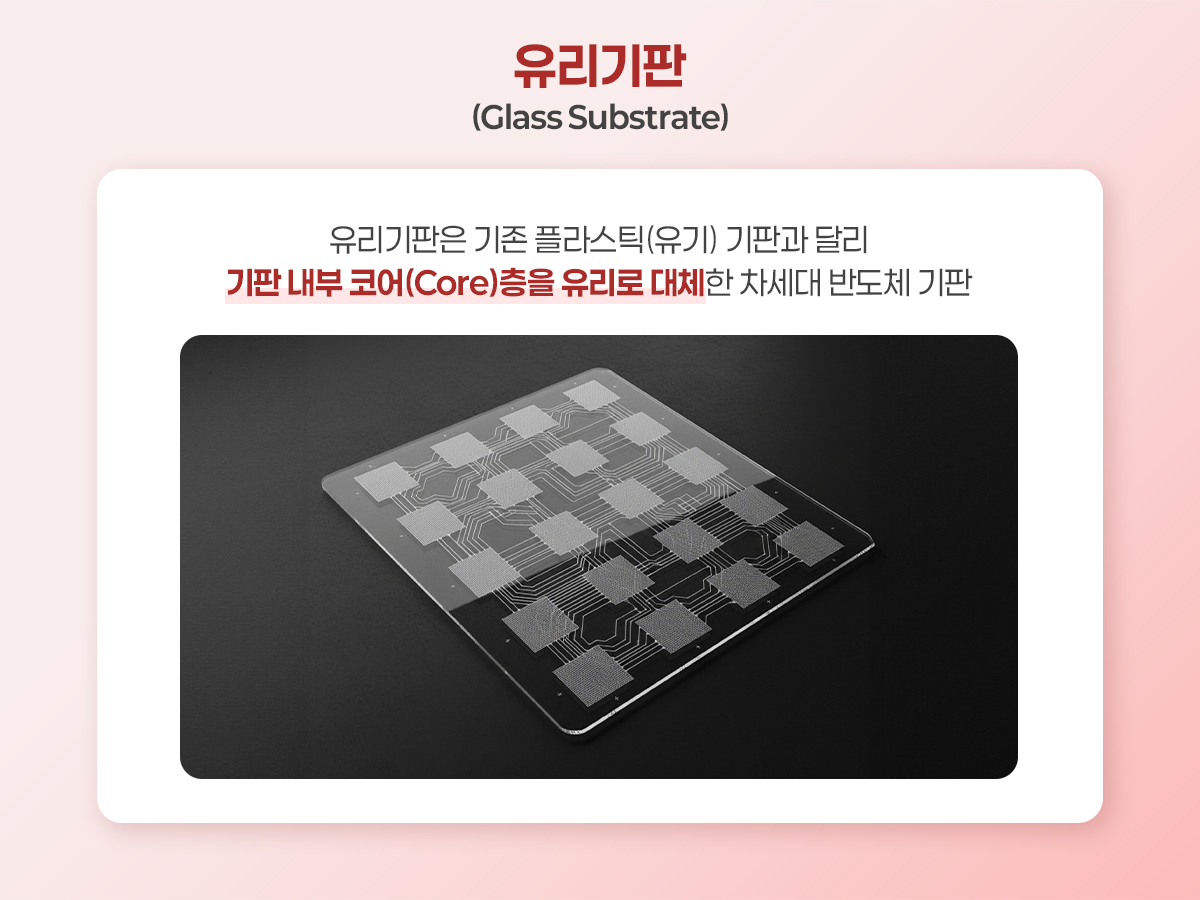

▪ 유리기판(Glass Substrate) : 기존 반도체 패키지에서 사용하던 유기(플라스틱) 소재 기판과 달리, 기판 내부 코어(Core)층을 유리로 대체한 차세대 반도체 기판
코어층은 기판의 중심을 이루며 전체 구조를 지지하는 핵심 부분인데요. 이 코어층에 유리를 적용하면 열에 의한 변형을 줄이고, 더욱 평탄한 표면 위에 정밀한 회로를 구현할 수 있어요.
쉽게 말해 기존 기판이 ‘플라스틱 소재를 중심으로 만든 회로판’이라면, 유리기판은 ‘단단하고 매끄러운 유리 코어 위에 초정밀 회로를 구현하는 방식’이라고 이해하면 쉬워요.
이러한 특성 덕분에 유리기판은 AI 반도체와 HBM처럼 높은 집적도와 빠른 신호 전달이 필요한 고성능 패키징 분야에서 주목받고 있답니다.
| ➕단어 정리 핵심 포인트 – 유리기판(Glass Substrate) : 기판 내부의 코어층을 유리로 대체한 차세대 반도체 기판 – 기존 유기기판과의 차이 : 플라스틱 소재 대신 강성과 평탄도가 높은 유리 코어를 활용 – 주목받는 이유 : AI 반도체·HBM 시대의 고성능 패키징을 뒷받침하는 핵심 기술 |
AI 반도체 시대에는 GPU와 HBM을 더욱 빠르고 안정적으로 연결해야 하는 만큼, 반도체 패키징 기술의 중요성도 함께 커지고 있어요.
특히 AI 반도체는 하나의 패키지 안에 더 많은 칩과 메모리를 집적해야 하기 때문에, 기판의 안정성과 정밀도가 성능을 좌우하는 핵심 요소로 떠오르고 있답니다.
기존 유기기판은 칩 크기가 커지고 회로가 더욱 촘촘해질수록 열에 의해 기판이 휘는 휨(Warpage) 현상이 발생하기 쉽고, 미세회로를 구현하는 데에도 점차 한계가 나타나고 있어요. 또한 고주파 신호를 처리하는 AI 반도체 환경에서는 신호와 전력 손실이 발생하기 쉬워 성능과 전력 효율을 높이는 데에도 제약이 있답니다.
이러한 한계를 해결하기 위한 대안이 바로 유리기판이에요. 유리는 강성이 높고 열팽창 특성이 안정적이어서 열에 의한 휨을 줄일 수 있고, 더욱 미세한 회로를 형성할 수 있어요. 또한 매끄러운 표면 덕분에 고밀도 회로를 구현하기 쉽고, 신호 무결성을 높이고 전력 전달 효율 개선에 도움이 돼, AI 반도체와 HBM 같은 첨단 패키징 기술에 적합한 소재로 평가받고 있죠.
반도체 패키징의 경쟁 축이 ‘얼마나 크게 만들 수 있느냐’에서 ‘얼마나 정밀하게 구현할 수 있느냐’로 이동하면서, 유리기판의 중요성도 함께 커지고 있는 셈이에요.

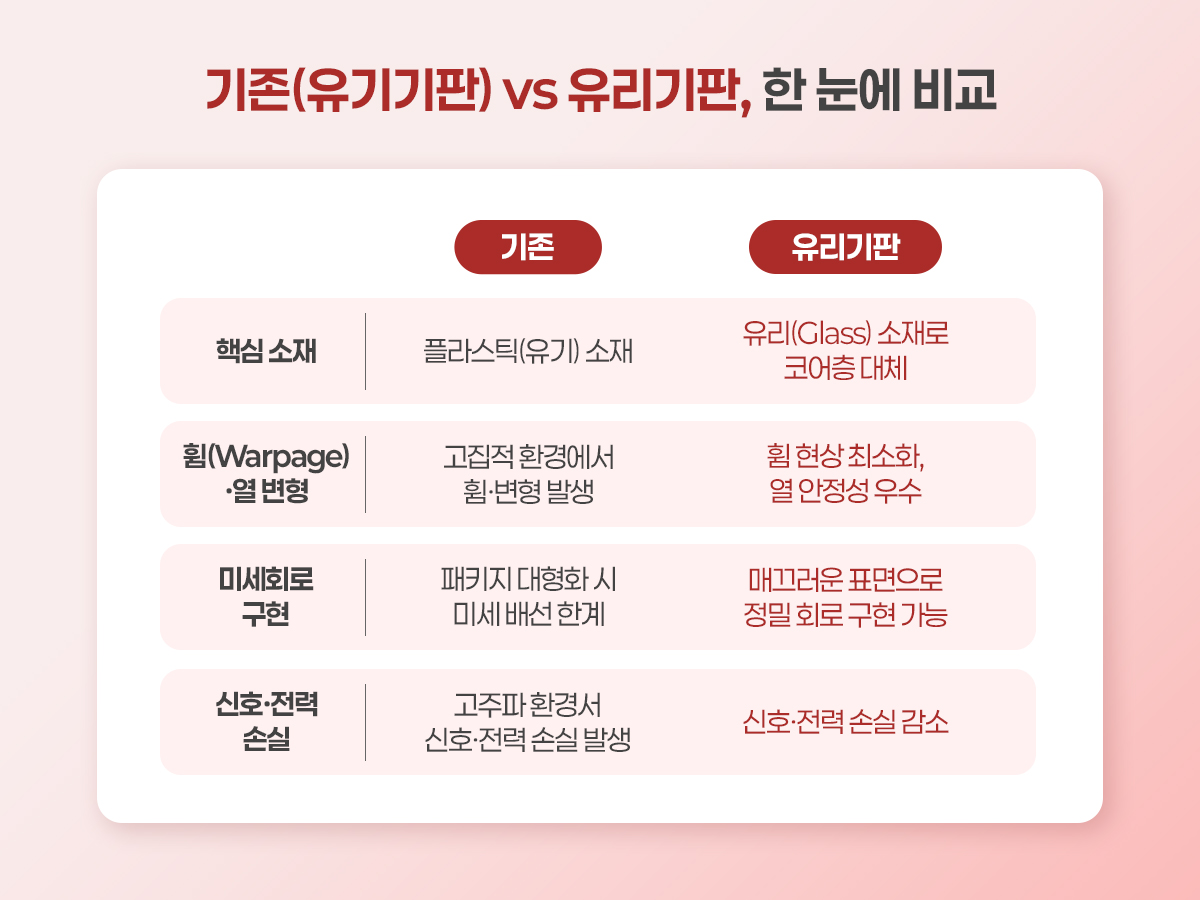

| ➕ 기존 유기기판 vs 유리기판, 무엇이 다른가 – 기존 유기기판의 한계 : 초대형 패키지에서 휨(Warpage) 발생 및 초미세 회로 구현 한계 – 소재 차이 : 플라스틱 계열의 유기 소재 ▶ 코어층을 유리 소재로 대체 – 열 안정성 : 고집적 환경에서 휨과 변형 발생 가능 ▶ 열에 의한 변형을 줄여 높은 구조적 안정성 확보 – 미세회로 구현 : 패키지 대형화 시 미세 배선 구현에 한계 ▶ 매끄럽고 평탄한 표면으로 정밀 회로 구현에 수월 – 신호·전력 효율 : 고주파 환경에서 신호·전력 손실 발생 가능 ▶ 정밀한 회로 설계를 통해 신호·전력 손실 감소 |

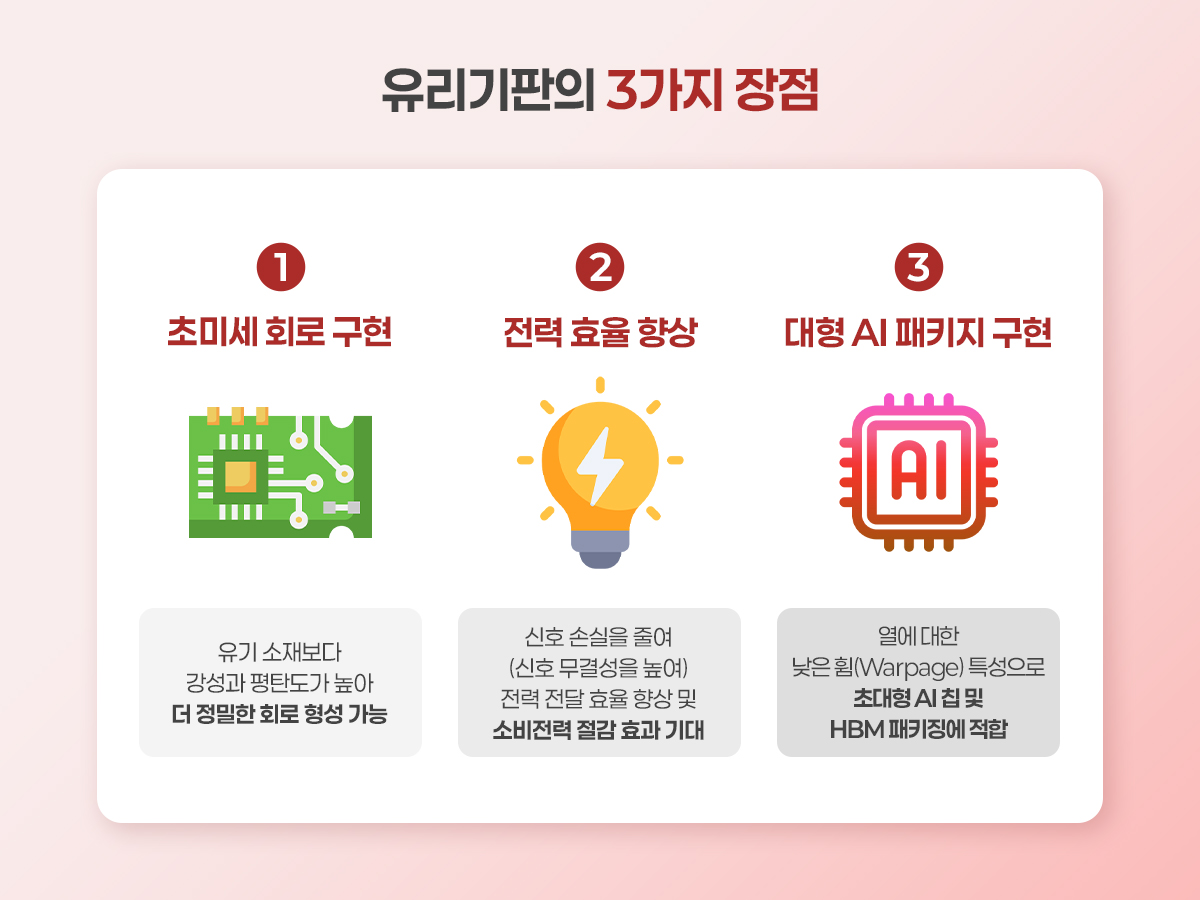

그렇다면 유리기판이 AI 반도체 패키징에 적용됐을 때 얻을 수 있는 이점은 무엇일까요? 크게 세 가지로 정리할 수 있어요.
① 초미세 회로 구현
유리는 기존 유기 소재보다 강성이 높고 표면이 평탄해 더욱 정밀한 회로를 형성할 수 있어요. 회로 선폭과 간격을 줄이면 같은 면적 안에 더 많은 배선을 배치할 수 있기 때문에, 여러 고성능 칩을 촘촘하게 연결해야 하는 AI 반도체의 고집적 패키징에 유리하답니다.
② 전력 효율 향상
업계에서는 유리기판이 신호 손실을 줄이고 전력 전달 효율을 높일 수 있어, 차세대 AI 반도체의 전력 효율 향상에 기여할 것으로 기대하고 있습니다.
③ 대형 AI 패키지 구현
특히 유리기판은 대면적에서도 열에 의한 휨이 적어 초대형 AI 패키지를 구현하기에 유리합니다. 업계에서는 향후 여러 개의 GPU와 HBM을 하나의 거대한 패키지로 묶는 차세대 AI시스템 구현에 유리기판이 중요한 역할을 할 것으로 보고 있습니다.
| ➕ 유리기판이 가져오는 3가지 장점 1️⃣초미세 회로 구현 : 높은 강성·평탄도로 정밀한 회로 형성 가능 ▶ AI 반도체의 고집적 패키징 구현에 유리 2️⃣ 전력 효율 향상 : 신호 손실 감소 ▶ 소비전력 절감과 데이터 처리 효율 향상 기대 3️⃣ 대형 AI 패키지 구현 : 낮은 휨(Warpage)과 뛰어난 열 안정성 ▶ 초대형 AI 칩 및 HBM 패키징에 적합 |
이처럼 유리기판은 차세대 AI 반도체 시대를 이끌 핵심 기술로 주목받고 있지만, 상용화를 위해 해결해야 할 과제도 함께 남아 있어요.
① 외부 충격에 약한 취성(Brittleness)
유리는 강도가 높지만 충격을 받으면 쉽게 깨질 수 있는 취성(Brittleness)이라는 특성이 있어요. 작은 균열만 생겨도 제품 불량으로 이어질 수 있어 제조 과정에서 매우 정교한 관리가 필요하답니다.
② 유리 가공 공정의 높은 난이도
유리기판은 유리 내부를 관통하는 미세 연결 통로인 TGV(Through Glass Via)를 활용해 칩과 회로를 연결합니다. TGV는 매우 정밀해야 해요. 미세한 오차나 균열만 발생해도 수율이 크게 떨어질 수 있어, 기존 기판보다 제조 난도가 훨씬 높은 기술로 평가받고 있어요.
③ 안정적인 양산 기술 확보가 핵심 과제
기술을 구현하는 것만큼 중요한 것이 안정적인 양산이에요. 높은 수율과 생산성을 확보하면서도 비용 경쟁력을 갖춰야 본격적인 상용화가 가능하기 때문에, 글로벌 반도체 기업들도 양산 기술 개발에 집중하고 있답니다.
| ➕유리기판 상용화의 핵심 과제 – 외부 충격에 약한 취성(Brittleness) : 단단하지만 깨지기 쉬운 유리의 특성 ⠀▶ 작은 충격이나 균열도 제품 불량으로 이어질 수 있음 – 높은 공정 난이도 : TGV(Through Glass Via) 등 초정밀 유리 가공 필요 ⠀▶ 미세한 가공 오차만 발생해도 제조 난이도와 비용 증가 – 안정적인 양산 기술 확보 : 높은 수율과 생산성 확보 필요 ⠀▶ 비용 경쟁력을 갖춘 대량 생산이 상용화의 핵심 과제 |
지금까지 차세대 반도체 기판 기술, ‘유리기판(Glass Substrate)’에 대해 살펴보았어요. 유리를 핵심 소재로 활용한 이 기술은, 더 높은 열 안정성·초미세 회로 구현·신호 손실 감소라는 가능성을 열어주고 있어요. 동시에 취성, 높은 공정 난이도, 안정적인 양산 기술 확보라는 과제도 함께 안고 있죠.
결국 유리기판의 핵심은 ‘더 정밀하고 더 안정적인 연결’이에요. AI 반도체 성능 경쟁이 치열해질수록, 이를 뒷받침하는 기판 기술의 중요성도 더욱 커질 것으로 기대됩니다.
[반도체의 모든 것] 다음 편에서도 반도체 산업의 핵심 기술과 최신 트렌드를 쉽고 재미있게 소개해 드릴게요!
