예전에는 빨랫감에 맞춰 직접 코스를 선택하는 것이 일반적이었다면, 요즘 세탁기는 시작 버튼만 누르면 알아서 빨랫감의 상태를 분석해 세탁 조건을 똑똑하게 설정해 주죠. 이런 스마트한 기능, 어떻게 가능한 건지 궁금하지 않으셨나요?
지금부터 맞춤 코스 설정이 가능한 원리와 세탁기 속 핵심 기술을 알기 쉽게 설명해 드릴 테니, 모두 집중해 주세요.
📌오늘의 핵심 키워드
| 1️⃣General MCU (Micro Controller Unit) : CPU Core와 메모리, 입출력 장치를 통합, 전자제품의 두뇌 역할 담당 2️⃣Gate Driver IC : 가전제품 속 전력 반도체 소자의 게이트를 효율적으로 구동하기 위해 적용 3️⃣Motor Driver IC : MCU로부터 신호를 받아 STEP/BDC/BLDC 모터의 속도를 제어하거나 회전 방향을 변경 |
세탁기 스마트함의 비밀,
반도체의 협업?
세탁기 하나에 각기 다른 역할을 수행하는 다양한 반도체들이 있다는 사실, 알고 계셨나요? 연산과 제어를 담당하는 반도체부터 동작을 구현하는 반도체까지! 환상의 호흡으로 열일하는 이 반도체들이 세탁기의 편리한 기능을 완성해 주는데요.
구체적으로 어떤 반도체가 있고, 작동 과정에서 어떤 일을 하는지 하나씩 소개해 드릴게요
빨랫감에 맞는 세탁 조건 제어

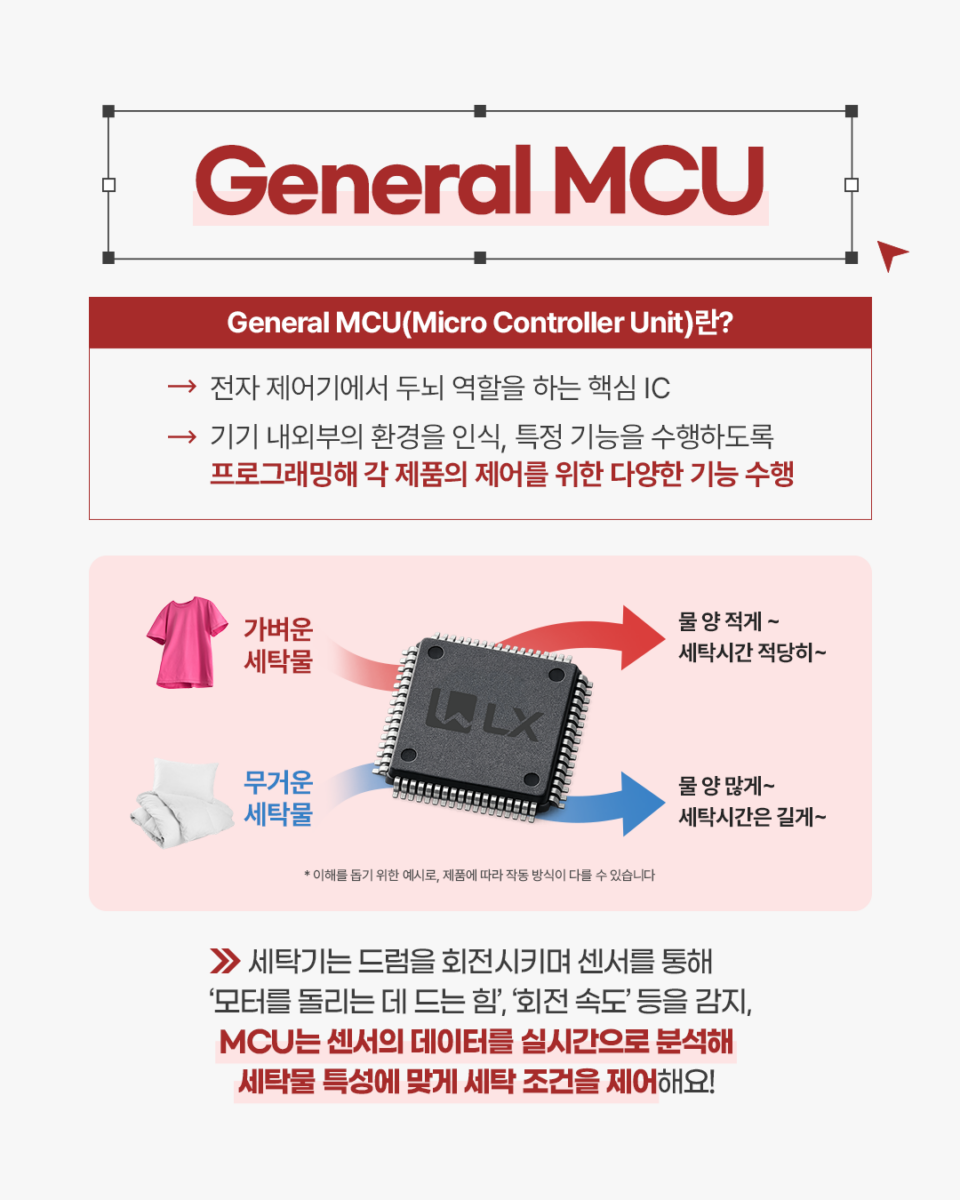

General MCU
세탁기가 동작을 시작하면, 먼저 드럼을 천천히 회전시키며 모터에 걸리는 부하와 회전 속도 등을 센서로 측정해요. 그리고 이렇게 수집된 데이터는 전자기기의 두뇌 역할을 하는 General MCU(Micro Controller Unit)로 전달되죠.
MCU란 기기 내외부의 환경을 인식해 필요한 동작을 지시하고, 시스템을 제어하는 반도체인데요. 세탁기에서 MCU는 센서에서 전달받은 정보를 바탕으로 빨랫감의 특성을 파악해 세탁 시간, 물의 양 등의 최적의 세탁 조건을 설정해 준답니다.
| ➕MCU 작동 예시 1️⃣적은 부하 감지 → 가벼운 빨랫감으로 판단 → 급수량과 세탁 시간을 줄이고, 부드러운 회전 코스를 실행해 옷감 보호 및 에너지 절약 2️⃣큰 부하 감지 → 무거운 빨랫감으로 판단 → 급수량과 세탁 시간을 충분하게 늘리고, 강력한 회전 및 탈수 코스를 실행해 세척력 극대화 * 위 예시는 MCU의 작동 원리를 쉽게 설명하기 위한 것으로, 실제 동작은 제품에 따라 차이가 있을 수 있습니다 |
MCU의 명령을 구현하는
핵심 반도체 2가지!

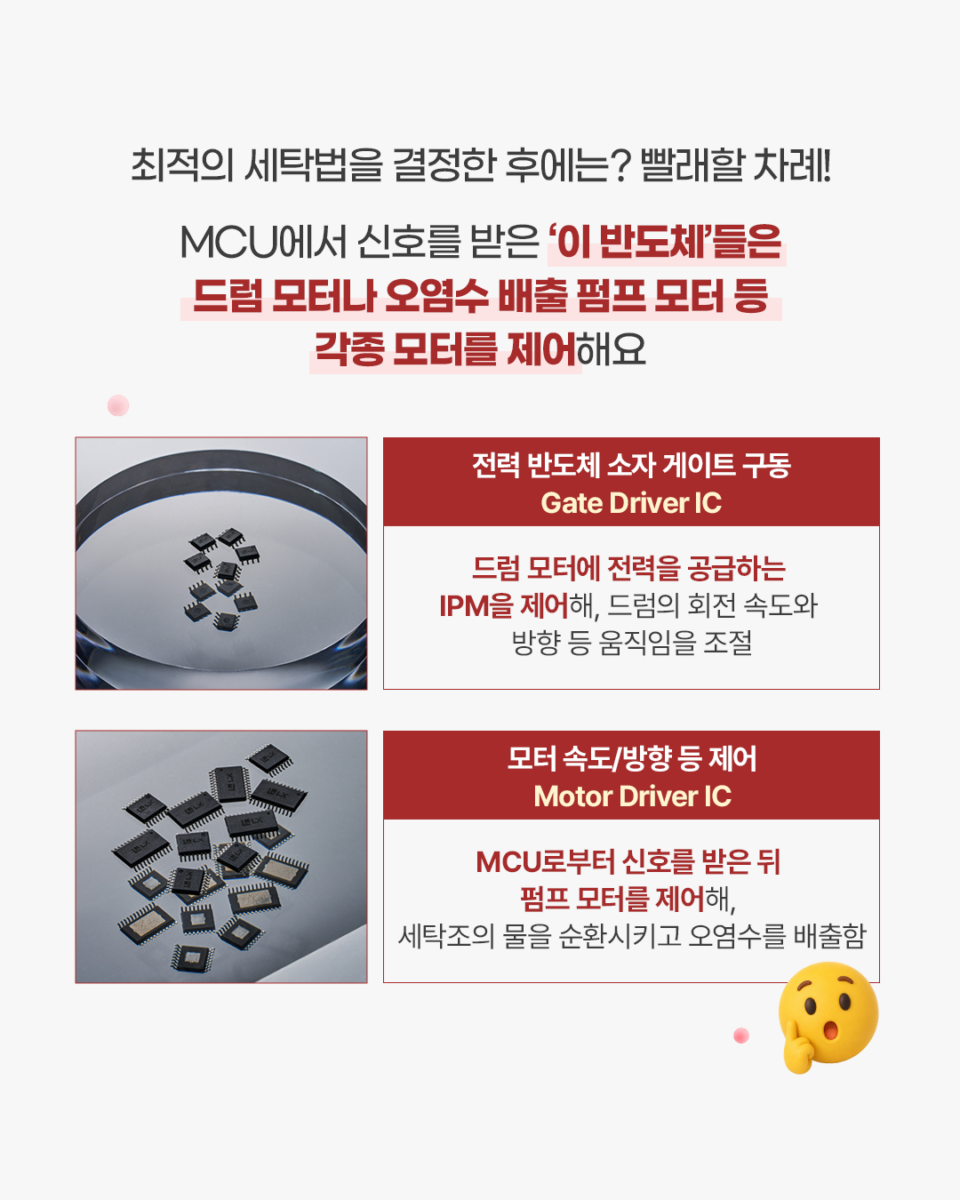

세탁 조건이 결정되면, 이제 그 명령을 실제 움직임으로 구현할 차례! 이 과정에서는 MCU의 신호를 받아 모터를 움직이게 만드는 반도체들이 활약하는데, 바로 Gate Driver IC와 Motor Driver IC입니다.
Gate Driver IC는 전력 모듈(IPM, Integrated Power Module)을 제어해 모터에 필요한 전력이 안정적으로 공급되도록 돕죠. 이렇게 전력을 전달받은 모터가 설정된 코스에 맞는 속도와 방향으로 회전하며 드럼을 구동하는 거예요.
Motor Driver IC는 물의 순환과 배수를 담당하는 펌프의 동작을 제어하는데요. MCU에서 받은 신호에 따라 펌프 모터를 움직여 세탁조 안의 물을 순환시키고, 사용한 물을 배출하도록 돕습니다.
| ➕동작 구현하는 핵심 반도체 1️⃣Gate Driver IC : 전력 모듈(IPM)을 제어해 모터에 필요한 전력 공급, 드럼이 조건에 맞게 움직이도록 지원 2️⃣Motor Driver IC : 펌프 모터를 제어해 세탁조 안의 물을 순환, 세탁이 끝난 뒤 사용한 물 배출 |

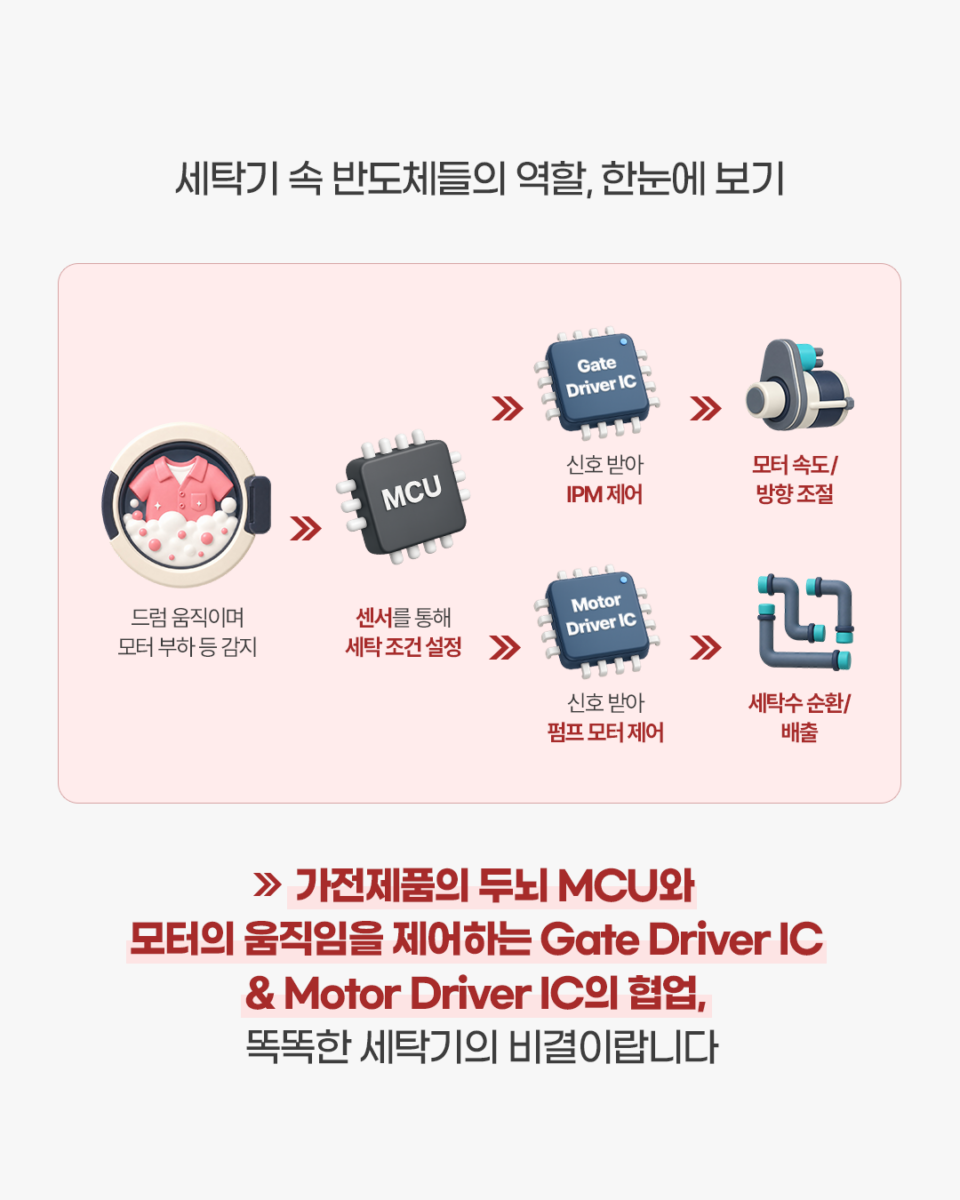

세탁기 속 반도체,
한눈에 보기
빨래가 시작되고 MCU가 ‘어떻게 세탁할지’ 결정하면, Gate Driver IC와 Motor Driver IC가 그 명령을 받아 ‘실제로 동작을 구현’하는 구조! 세탁기 속 반도체들의 완벽한 팀플레이가 한눈에 그려지시나요? 아직 헷갈리신다면 아래에서 핵심 포인트를 한 번 더 확인해 보세요
| ➕MCU, Gate Driver IC, Motor Driver IC의 작동 흐름 요약 1️⃣세탁 시작되면 드럼 회전 2️⃣센서가 모터 부하 측정 → MCU가 데이터를 분석해 세탁 조건 제어 3️⃣MCU → Gate Driver IC, 전력 모듈(IPM)제어해 드럼 모터 구동 4️⃣MCU → Motor Driver IC, 펌프 모터를 제어해 세탁수 순환 및 배수 |
전자기기의 두뇌 MCU부터, 손발이 되어 실제 동작을 구현하는 Gate Driver IC와 Motor Driver IC까지! 버튼 하나만 누르면 알아서 세탁이 진행되는 편리한 일상은 각자의 역할을 수행하는 반도체들의 정교한 협업으로 완성되었다는 사실
알수록 신기하고 흥미로운 가전 속 반도체 이야기! 다음에도 우리 일상에 숨어 있는 다양한 반도체 기술을 알기 쉽게 소개해 드릴 테니 많은 기대 부탁드려요.
