우리가 더운 날씨에 ‘열’을 받으면
땀으로 열을 배출하고, 체온을 조절하죠💧
열이 많이 발생하는 전력반도체
이 반도체에도 과열 방지를 위해
내부의 열을 배출해 주는
보이지 않는 해결사가 있는데요!
그 정체는방열기판❄️
이번 시간엔 전력반도체 열 관리의 핵심
방열기판에 대해 반도챗GPT가 쉽게 설명해 드릴게요🤖
전력
반도체의 열을
효과적으로 배출하는
‘이것’?!
전력반도체는 인버터의 핵심 부품 중 하나로,
직류를 교류로 변환하는 과정에서
발생할 수 있는 전력 손실을 줄이고, 변환속도는 높여줘요
인버터는 기본적으로 고전압의 전기를
일반 제품에서 사용할 수 있도록 전압을 낮추는
전력변환기의 역할의 역할을 하는데요🔥
전기차 등 다양한 디바이스들의 전동화로 인해
고성능의 전력반도체가 요구되는 상황에서
더 많은 전압을 처리하려면
발열 관리가 중요할 수밖에 없겠죠?
발열로 인해 기기의 성능이 저하되지 않도록
이를 제어해 주는 장치가 꼭 필요한데요✅
바로 그 역할을 하는 게 방열기판이에요!
인버터 속 전력반도체와 같은
고발열 부품의 회로기판으로 사용되는 ‘이것’
방열기판은 어떤 모양새를 갖고 있는지,
고유의 특성은 무엇인지,
반도챗GPT 검색 결과를 통해
자세히 알아봐요🤖💬
반도챗GPT :
‘방열기판’ 검색 결과

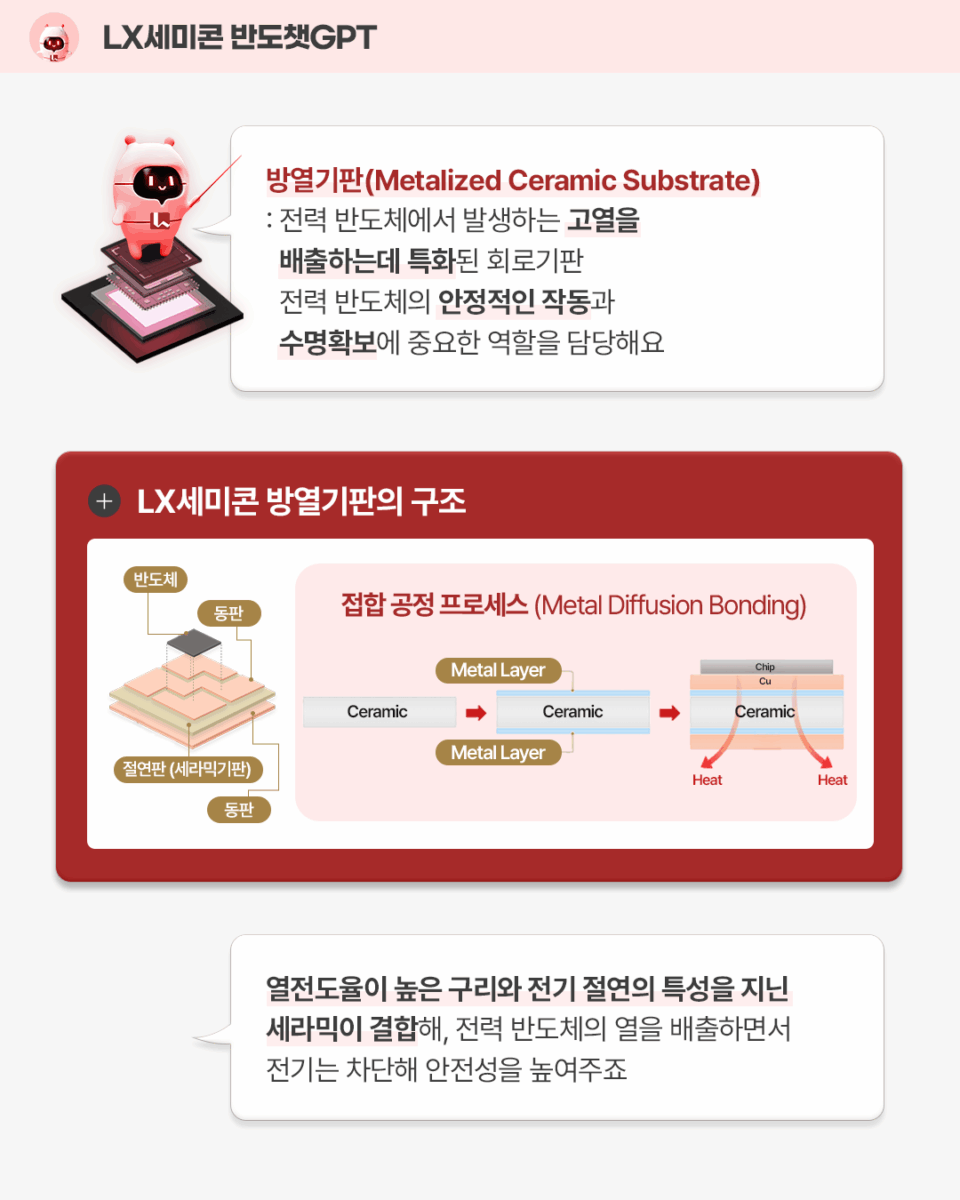

🤖 : 방열기판은 특히 전력반도체에서 발생한 열을
배출하는 데 특화된 패키지 회로기판으로,
전력반도체의 손상을 막고
안정적으로 구동할 수 있게 도와줘요
열전도율이 높은 구리와
절연 특성이 있는 세라믹을 접합!
반도체에서 발생하는 열은 빠르게 외부로 옮기고,
손상을 유발하는 전기는 차단해
열과 전기 모두로부터
부품을 안전하게 지켜주는 건데요🛡️
특히 LX세미콘은 얇고 균일한 금속층으로
세라믹과 구리를 접합하는
MDB(Metal Diffusion Bonding) 공법으로
열적/기계적 신뢰성이 높은 방열기판을 설계하고 있다는 사실!
더 알아보기

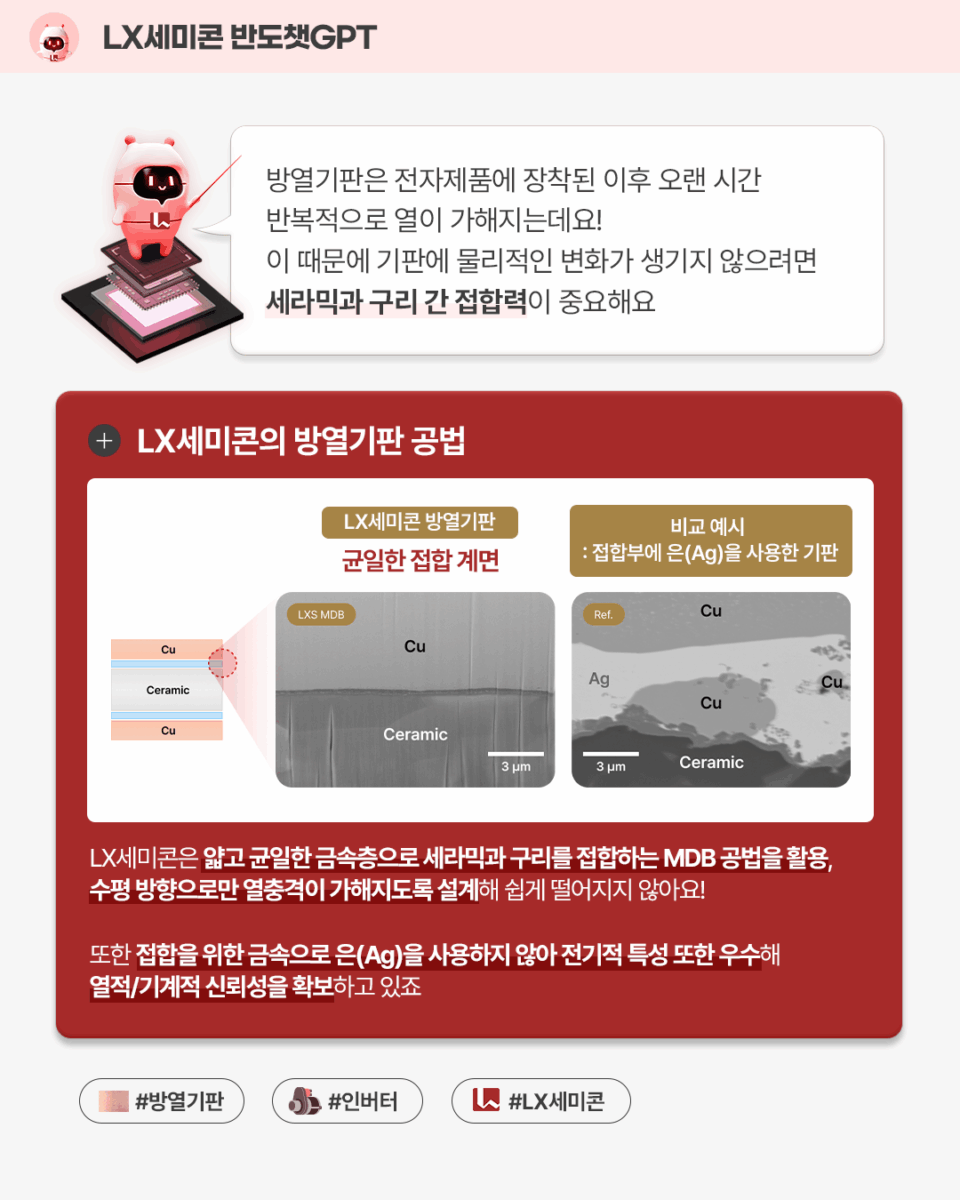

방열기판의 핵심은 기계적 신뢰성 확보
즉, 반복되는 온도 변화에도 쉽게 파손되지 않는 것!
이를 위해서는 접합부가 벌어지지 않도록
구리와 세라믹을 견고하게 결합해야 하죠➕
그리고 여기서 LX세미콘의
MDB 공법이 진가를 발휘하는데요
세라믹과 금속의 접합 계면을
얇고 균일하게 형성!
수평 방향으로만 열 충격이 가해지기 때문에
두 물질이 쉽게 벌어지거나 휘지 않아
구조적 안정성을 확보할 수 있어요⛑️
🤖 : 전력반도체에서 발생한 열을 외부로 배출해
빠르게 식혀주는 방열기판, 그 역할을 아시겠죠?😄
여러분의 반도체 관련 궁금증을
이해하기 쉽게 알려 드리는 반도챗GTP✨
다음에도 흥미로운 이야기로 찾아올 테니,
많은 기대 부탁드려요!
